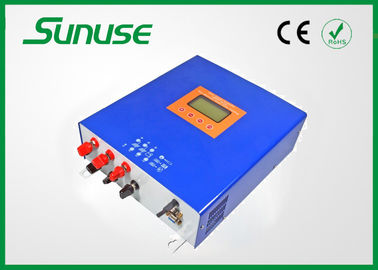

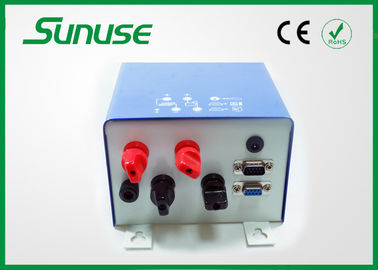

60a 24V / 48V 1 channel MPPT cerdas solar charge controller dengan layar LCD

60a 24V / 48V 1 channel MPPT cerdas solar charge controller dengan layar LCD
60a 24V / 48V 1 channel MPPT cerdas solar charge controller dengan layar LCD 60a 24V / 48V 1 channel MPPT cerdas solar charge controller dengan layar LCD

Gambar besar :  60a 24V / 48V 1 channel MPPT cerdas solar charge controller dengan layar LCD

Detail produk:
Place of Origin: China
Nama merek: Sunuse
Sertifikasi: CE, ROHS
Model Number: eMPPT6024Z
Syarat-syarat pembayaran & pengiriman:
Minimum Order Quantity: 1pc
Harga: negotiation
Packaging Details: Packing in Neutral box, 3pcs/Carton, Dimention:498*418*472mm. G.W.:17Kg. Suitable for seaworthy transportation.
Delivery Time: 3-7 working days
Payment Terms: T/T, Western Union, Paypal, Escrow, E-Credit Line, L/C
Supply Ability: 5000pcs/month
Detil Deskripsi produk
Operating Temperature: -10~60 degree Float Voltage: 27.6V
rated working current: 30A Charging Mode: MPPT mode
rated working voltage: 24V Low Voltage Reconnection(LVR): 21.4V
Cahaya Tinggi:

solar charge controller

,

panel surya regulator charge controller

60a Panel Solar Charge Controller MPPT untuk sistem tenaga surya dengan layar LCD 24V 48V

Detil Cepat:

60A MPPT panel surya charge controller dengan layar LCD
, fungsi Tracking Maximum Power Point cerdas
fungsi multi-protect

Spesifikasi:

MODEL

eMPPT6024Z

Memasukkan

Input Voltage Rentang Panel Surya

≤70V

Maksimum Power Point Tracking Rentang

12V ~ 70V (12V)

24V ~ 70V (24V)

masukan Route

1 channel

Keluaran

Sistem Nominal Voltage

12V / 24V Auto

Maksimum Pengisian sekarang

60A

Konsumsi diri

≤40mA

pengisian Tahapan

Massal, Penyerapan, Lampung

Mengapung Pengisian Voltage

13.8V (12.8V ~ 14.2V)

× 1/2 × / × 4

Penyerapan Pengisian Voltage

14.4V (13.6V ~ 15.2V)

× 1/2 × / × 4

Suhu

Kompensasi

-4mV / Sel / ° C

Lainnya

Efisiensi maksimum

97%

HMI

LCD dan Tombol

pendinginan mode

Temperatur terkendali

Pendingin aktif

Menghubungkan Way

Terminal M6

Ambient Kisaran Suhu

-10 ° C ~ 50 ° C

Kelembaban

0 ~ 90%, ada kondensasi

Ukuran

450mm * 335mm * 160mm

Berat produk

5.6Kg

Suhu penyimpanan

-30 ° C ~ 80 ° C

Fungsi opsional

remote monitoring

(RS485 atau RS232, DB9 Port)

Pengenalan teknologi MPPT:

MPPT berarti maksimum pelacakan power point. Itu membuat panel surya bekerja pada titik maksimum (ext Titik B) dengan menggunakan teknologi konversi daya. eMPPT adalah pengendali biaya baru diteliti dan dikembangkan oleh perusahaan kami, dan menggunakan MCU untuk melacak titik daya maksimum panel surya cerdas untuk menghasilkan tenaga lebih dari panel surya.

Pengisian proses pengendalian:

The mulai tegangan pengisian baterai berbeda, eMPPT akan menggunakan strategi pengisian yang berbeda untuk menyelesaikan proses pengisian. Ketika memulai pengisian tegangan baterai lebih rendah dari 12.6V (untuk baterai 12V), baterai akan melalui tiga tahap sebagai Bulk, Penyerapan dan Mengambang pengisian. Ketika memulai pengisian tegangan baterai lebih tinggi dari 12.6V (untuk baterai 12V), baterai akan melalui dua tahap sebagai Massal dan Float pengisian.

Tentang MPPT Pengisian: pengisian Bulk, pengisian Penyerapan, Float pengisian

Sistem Voltage:

sistem Tegangan

Rekomendasi Daya Rentang

12V

<800W

24V

<2000W

48V

<6000W

Panel surya Konfigurasi:

seri kontroler eMPPT dapat dihubungkan dengan panel surya mono dan juga film tipis solar panel. Ketika membuat sistem, pastikan tegangan rangkaian terbuka dari solar panel array tidak lebih tinggi dari tegangan maksimum yang diijinkan oleh controller. Grafik satu adalah untuk memperkenalkan model panel surya mono dan panel film tipis dan parameter mereka. Bagan 2 adalah solusi konfigurasi untuk 12V, 24V dan 48V sistem panel surya.

Model

Kategori

Pmax

Voc

Isc

VPmax

IPmax

STP140D-12 / TEA

monocrystalline
Modul

140W

22.4V

8.33A

17.6V

7.95A

MS140GG-02

Modul film tipis

140W

29.0V

7.12A

23.0V

6.52A

STP190S-24 / Ad +

monocrystalline
Modul

190W

45.2V

5.65A

36.6V

5.2a

NS-F130G5

Modul film tipis

130W

60.4V

3.41A

46.1V

2.82A

Parameter di atas adalah untuk kondisi 25 ° C, AM1.5spectrum, dan intensitas pencahayaan 1000W / m 2.



Model

Untuk 12V sistem

Untuk 24V sistem

Untuk 48V sistem

STP140D-12 / TEA

N secara paralel

dua seri,

N secara paralel

empat seri,

N secara paralel

MS140GG-02

N secara paralel

dua seri,

N secara paralel

empat seri,

N secara paralel

STP190S-24 / Ad +

N secara paralel

N secara paralel

dua seri,

N secara paralel

NS-F130G5

N secara paralel

N secara paralel

dua seri,

N secara paralel

"N" berarti jumlah kuantitas yang dibutuhkan oleh arus

Fungsi:

Teknologi Pelacakan 1. Maksimum Power Point

controller menggunakan Buck sirkuit konversi dan teknologi MCU untuk melacak titik daya maksimum untuk menerapkan output daya maksimum panel surya dalam intensitas pencahayaan yang berbeda dan suhu. Algoritma MPPT meningkatkan efisiensi sistem PV Anda dan mengurangi jumlah panel surya.

2. Multi-tahap Biaya Kontrol

The mulai tegangan pengisian baterai berbeda, controller akan menggunakan strategi pengisian yang berbeda untuk menyelesaikan proses pengisian. Ketika memulai pengisian tegangan baterai lebih rendah dari 12.4V (untuk baterai 12V), baterai akan melalui tiga tahap sebagai Bulk, Penyerapan dan Float pengisian. Ketika memulai pengisian tegangan baterai lebih tinggi dari 12.4V (untuk baterai 12V), baterai akan melalui dua tahap sebagai Massal dan Float pengisian.

3. tegangan Pengisian adjustable

4. Suhu kompensasi untuk pengisian tegangan

5. Suhu mengendalikan fan

6. Dalam malam untuk tidur

7. Baterai terbalik perlindungan koneksi

8. Solar panel perlindungan koneksi terbalik

9. Perlindungan untuk baterai terbalik pemakaian

10. internal over-heating perlindungan

11. Lebih dari perlindungan tegangan untuk solar panel masukan

12. Daya membatasi untuk masukan dari panel surya

Aplikasi:

  • cahaya portabel surya
  • Sistem Home Solar
  • Roof top solusi surya

PERINGATAN:


Sebelum menghubungkan ke panel surya, silakan menghubungkan controller untuk baterai; tidak menggunakan power supply panel surya
untuk beban langsung.


Catatan:


Jangan menggunakan cahaya lampu untuk mengisi panel surya (cahaya lampu terlalu lemah untuk mengisi)
sumber daya DC untuk menggantikan panel surya akan menyebabkan masalah ke controller.
Pilih kawat sesuai yang diameter tidak boleh terlalu kecil, silakan lihat parameter.
