terbaik 60 amp PWM biaya surya kontroler sirkuit diagram 12v / 24v / 48v untuk dijual
Detil Cepat:

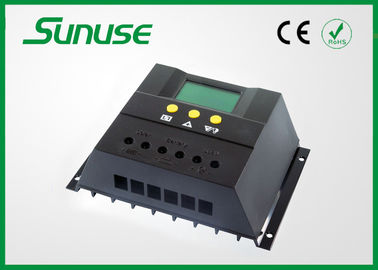

60A PWM panel surya sirkuit charge controller
1, mode kerja Tiga
2, modus PWM pengisian
3, multi-perlindungan fuction
4, layar LCD (pengisian dan pemakaian layar kemajuan dan indikasi kesalahan)
5, kompensasi Suhu
6. parameter pengendali Adjustable sistem
Spesifikasi:
| Model | PWM6048 |
| saat ini dinilai | 60A |
| Nilai tegangan | 48V |
| Tegangan maksimum panel surya | ≤ 100V |
| tegangan mengambang | 54.8V |
| Low Voltage Pemutusan | 42.8V |
| Low Voltage Penyambungan kembali | 50.4V |
| Tidak ada beban kerugian | <30mA |
| Drop tegangan lingkaran | ≤ 200mV |
| modus pengisian | PWM mode |
| kompensasi suhu | -4mV / Sel / ℃ |
| Daerah kabel instalasi | > 3 # AWG (<25mm 2) |
| Suhu Operasional | -20 ℃ ~ 50 ℃ |
| suhu penyimpanan | -30 ℃ ~ 70 ℃ |
| kelembaban Kebutuhan | ≤ 90%, ada Kondensasi |
| Ukuran | 130mm × 188mm × 65mm |
| Jarak lubang mounting | 98 mm × 178 mm --Φ5 |
| Berat | 590 gr |
| Catatan | Model akhiran "Z" mewakili otomatis mengidentifikasi tingkat tegangan sistem, "T" mewakili controller dengan pemantauan jarak jauh. |
Teknologi PWM:
Solar Charger Controller adalah sebuah sistem dengan canggih MOSFET Teknologi PWM berbasis. Istilah "charge controller" mengacu baik untuk perangkat yang berdiri sendiri atau sirkuit kontrol terpadu satu dalam baterai, baterai bertenaga perangkat solar atau charger baterai.
controller untuk sistem surya off-grid. Ini melindungi baterai dari mendapatkan lebih dibebankan menggunakan modul surya dan lebih diberhentikan oleh beban. Proses pengisian telah dioptimalkan untuk baterai yang tahan lama dan meningkatkan kinerja sistem.
Diri diagnostik yang komprehensif dan fungsi perlindungan elektronik mencegah kerusakan dari kesalahan instalasi atau kesalahan sistem.
Fitur Utama:
- Sebuah kontroler hemat energi untuk pedesaan / sistem pengisian solar perkotaan
- Low Power Beban Controller dan PWM solar charger di Unit tunggal
- solusi sempurna untuk kebutuhan perkotaan dan pedesaan
- Membuat baterai yang sehat untuk jangka waktu lama
- pemanfaatan optimal Solar Power
- Opsional Dawn / Dusk Operasi dengan Timer
- Penyisihan Suhu Kompensasi
- PV rendah untuk Baterai drop
- Instalasi mudah
- Penanganan sederhana
Anda dapat Lihat dan Mengatur Parameter:
1. Battery Voltage
2. Beban on / off control
3. Suhu Lingkungan
4. Panel Solar arus pengisian
5. Beban pemakaian saat ini
6. Akumulasi pengisian daya (Ah) oleh panel surya dan kembali ke nol
7. Akumulasi pemakaian listrik (Ah) oleh Load dan kembali ke nol
8. Pemutusan Perlindungan Tegangan Rendah
9. Tegangan Rendah Reconnection
10. Tegangan Tinggi Pemutusan
Tiga Beban Bekerja Mode:
24H - Normal Mode, dalam kasus tidak ada negara kesalahan beban selalu dalam kekuasaan.
1H ~ 23H - Light Control dengan Waktu Kontrol Mode, daya beban setelah gelap, dan menutup beban sesuai dengan pengaturan waktu.
0H - Light Kontrol Mode, Muat setelah gelap, matikan beban setelah ditarik.
