Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Rated Voltage: | 24V | Maximum Current: | 20A |
---|---|---|---|
rated working voltage: | 24V | Charging Mode: | PWM mode |
Warranty: | 1 year | ||
Cahaya Tinggi: | Solar charge controller,panel surya biaya regulator pengontrol |

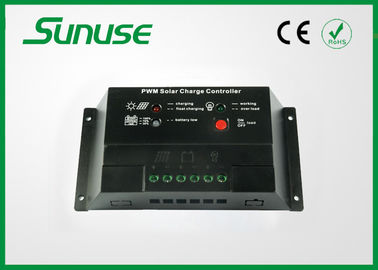

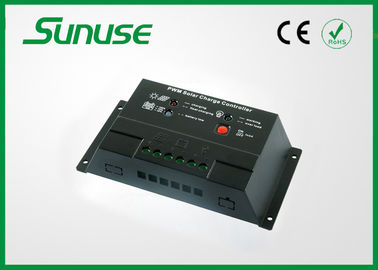

12 volt 20 amp PWM biaya surya kontroler pengguna dengan modus 3working untuk digunakan lampu jalan
Detil Cepat:
20a PWM panel surya charge controller
Display 1. LCD
2. PWM pengisian daya baterai
3. perlindungan Semua yang diperlukan dilengkapi
4. Cara Kerja beban dapat diatur
Spesifikasi:
MODEL | PWM2024Z | MODEL | PWM2024Z |
tegangan sistem | 12V / 24V | beban kerugian | <13mA |
Tegangan rangkaian terbuka | <50V | Drop tegangan pengisian sirkuit | <0.2V |
Nilai pengisian dan pemakaian tidak ada arus | 20A | Drop tegangan dari pemakaian sirkuit | <0.1V |
tegangan ditinggikan | 14.4V / 28.8V | persyaratan kelembaban | ≤90% |
Mengapung tegangan pengisian | 13.8V / 27.6V | diameter kabel | <6mm 2 |
Disconnecting tegangan rendah | 11.2V / 22.4V | ukuran menginstal | Φ4mm-159mm * 68mm |
Pemulihan tegangan rendah | 12.6V / 25.2V | Dimensi | 168mm * 88mm * 34mm |
modus pengisian | PWM | suhu penyimpanan | -35 ° C - 70 ° C |
Output yang berlebihan dan perlindungan sirkuit pendek | Output> 23A dan 60-an atau | bekerja suhu | -25 ° C - 60 ° C |
> 29A dan 15s kelebihan perlindungan atau | |||
> 40A arus pendek |
1. Muat indikator LED yang berkedip-kedip: output dari controller adalah overload atau hubungan arus pendek. Setelah menghapus beban berlebihan, controller akan menghilangkan perlindungan yang berlebihan dalam waktu dua menit.
2. Pengisian indikator LED off: Tidak ada yang menghubungkan panel surya. Silakan periksa apakah connect tepat dan tegas.
3. Kapasitas baterai indikator LED off: Silakan periksa apakah koneksi dari panel surya, baterai dan beban yang tepat.
LED Indikasi Instruksi:
icon | Indikator | Negara | Petunjuk |
| pengisian LED | mati | tidak pengisian, tidak ada yang menghubungkan panel surya atau sinar matahari lemah |
di | pengisian, atau pengisian ditinggikan | ||
kerlip | mengapung pengisian, baterai yang terisi penuh | ||
| Kapasitas baterai LED | hijau dipimpin | Kapasitas baterai penuh |
kuning dipimpin | Kapasitas baterai biasa | ||
merah dipimpin | Kapasitas baterai rendah | ||
merah dipimpin berkedip | perlindungan tegangan rendah untuk baterai | ||
| beban LED | di | beban pada |
mati | memuat off | ||
kerlip | Beban ditutup, keluaran overload atau hubungan arus pendek. |
Memuat Bekerja Mode Instruksi dan Pengaturan:
1. normal Mode: controller digunakan sebagai PWM pengisian kontroler tanpa pencahayaan dan fungsi timer. Controller adalah di mode ini tanpa permintaan khusus.
2. modus pencahayaan dan timer pengendali: Pada mode ini, controller akan mulai beban setelah kegelapan dan akan menutup beban setelah pengaturan jam (atau matahari terbit).
3. mode kontrol Lighting: Pada mode ini, ketika tegangan panel surya lebih rendah dari 2.5V (. Untuk 24V sistem, 5V untuk 48V sistem, 10V), kontroler akan mulai beban setelah 10 detik. Ketika tegangan panel surya lebih tinggi maka 3.5V (untuk 24V sistem, 7V. Untuk 48V sistem, 14V), kontroler akan menutup beban setelah 10 detik.
Teknologi PWM:
Solar Charger Controller adalah sebuah sistem dengan canggih MOSFET Teknologi PWM berbasis. Istilah "charge controller" mengacu baik untuk perangkat yang berdiri sendiri atau sirkuit kontrol terpadu satu dalam baterai, baterai bertenaga perangkat solar atau charger baterai.
controller untuk sistem surya off-grid. Ini melindungi baterai dari mendapatkan lebih dibebankan menggunakan modul surya dan lebih diberhentikan oleh beban. Proses pengisian telah dioptimalkan untuk baterai yang tahan lama dan meningkatkan kinerja sistem.
Diri diagnostik yang komprehensif dan fungsi perlindungan elektronik mencegah kerusakan dari kesalahan instalasi atau kesalahan sistem.
Fitur:
