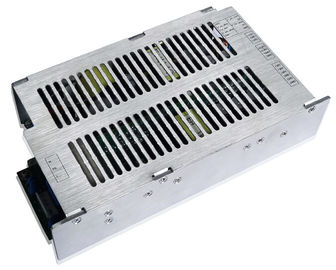

AC-DC Power Supplies 500W output 30V / 12A, 5.8V / 9A, 24V / 2.5A, 12V / 2.5A SC500-220Q30
Fitur utama
berbagai masukan: 165 ~ 270Vac
Empat output: 30V / 12A, 5.8V / 9A, 24V / 2.5A, 12V / 2.5A
Efisiensi tinggi: 87%
peraturan baris: ≤ ± 2%
Peraturan beban: ≤ ± 2%
perlindungan hubung singkat
Output atas perlindungan saat
Output atas perlindungan tegangan
Masukan atas perlindungan tegangan
Masukan di bawah tegangan lock-out
Lebih dari perlindungan suhu
RoHS compliant
sejuk alami
Ikhtisar produk
converter penggunaan AC-DC ini maju pengolahan kekuasaan, kontrol dan kemasan teknologi untuk memberikan kinerja, fleksibilitas, keandalan dan efektivitas biaya dari komponen listrik yang matang. frekuensi switching tinggi memberikan kepadatan daya tinggi dengan noise rendah dan efisiensi yang tinggi.
Karakteristik listrik
Karakteristik masukan
Parameter | Min | typ | Max | unit | Catatan |
tegangan input dinilai | 220 | Vac | |||
AC kisaran tegangan input | 165 | 270 | Vac | ||
AC rentang frekuensi masukan | 47 | 63 | hz | ||
Max. masukan saat | 3.5 | SEBUAH | Min. tegangan input, beban penuh | ||
Masukan lonjakan arus | 40 | SEBUAH | Max. tegangan input, 25 ℃, mulai pertama | ||
Efisiensi | 85 | 87 | % | Tegangan input, dinilai beban |
Karakteristik Output
Parameter | Min | typ | Max | unit | Catatan | |
Kisaran tegangan output | 30V | 24 | 30 | 31 | Vdc | |
5.8V | 5.6 | 5.8 | 6 | Vdc | ||
24V | 23 | 24 | 25 | Vdc | Aktifkan on / off | |
12V | 11 | 12 | 13 | Vdc | Aktifkan on / off | |
Kisaran arus keluaran | 30V | 0 | 9 | 12 | SEBUAH | |
5.8V | 0 | 6 | 9 | SEBUAH | ||
24V | 0 | 2 | 2.5 | SEBUAH | ||
12V | 0 | 2 | 2.5 | |||
Peraturan Baris | ± 2 | % | ||||
Peraturan beban | ± 2 | % | ||||
Peraturan suhu | ± 0,02 | % / ° C | Selama rentang suhu operasi | |||
Ripple & kebisingan | 30V | 400 | mV | Nilai input, beban penuh, bandwidth 20 MHz | ||
5.8V | 116 | mV | ||||
24V | 280 | mV | ||||
12V | 240 | mV | ||||
Turn-on waktu naik | 500 | Nona | beban penuh, 10% ~ 90% Vout | |||
Turn-on waktu tunda | 4 | s | 220VAC, beban penuh | |||
tegangan output overshoot | ± 5 | % |
Karakteristik perlindungan
Parameter | Min | typ | Max | unit | Catatan | ||
Masukan di bawah tegangan lock out | Turn-on ambang tegangan | 155 | 165 | Vac | |||
Turn-off ambang tegangan | 135 | 145 | Vac | ||||
Masukan atas perlindungan tegangan | melindungi tegangan | 285 | 305 | Vac | |||
tegangan pemulihan | 275 | 295 | Vac | ||||
Output atas perlindungan tegangan | 30V | 32 | 35 | Vdc | Cegukan | ||
5.8V | 7.5 | Vdc | Cegukan | ||||
Pendek - Perlindungan Circuit | 10 | MQ | Cegukan | ||||
Lebih-suhu perlindungan | recovery otomatis | ||||||
detektor tegangan masukan | 150-290Vac dikonversi ke 0.5-3.1Vdc perubahan linear | kondisi beban: 30V / 9.5A, 5.8V / 6A, 12V / 2A, 24V / 2A | |||||
Masukan detector saat | 0-3A dikonversi ke 0.5-3.1Vdc perubahan linear | ||||||
Karakteristik umum
Parameter | Min | typ | Max | unit | Catatan |
MTBF | 100 | C'es`q | Nilai input, beban penuh, 25 ℃ | ||
Berat | 1500 | g |
Karakteristik lingkungan
Parameter | Min | typ | Max | unit | Catatan |
Suhu Operasional | -40 | 75 | ℃ | ||
suhu penyimpanan | -40 | 85 | ℃ | ||
Kelembaban relatif | 10 | 90 | % | ||
penyimpanan kelembaban | 10 | 95 | % | ||
tinggi | 4000 | m | |||
Tekanan atmosfir | 70 | 106 | KPa |
Karakteristik keamanan
Parameter | Min | typ | Max | unit | Catatan | |
isolasi tegangan | Input ke output | 1500 | Vac | 5mA / 1min, ada lengkung dan kerusakan | ||
Masukan ke tanah | 1500 | Vac | ||||
Output ke tanah | 500 | Vdc | 5mA / 1min, ada lengkung dan kerusakan | |||
tahanan isolasi | Input ke output | 10 | MQ | 500VDC / 1min, tekanan atmosfer normal, 90% kelembaban | ||
Kebocoran arus | Masukan ke tanah | 3.5 | mA | 264Vac, kondisi normal |
Karakteristik EMC
Barang | standar | Kondisi | Catatan |
CE | EN301489-1-8.4 | kelas B | pengujian sistem lulus |
KEMBALI | EN301489-1-8.4 | kelas B | pengujian sistem lulus |
Harmonis | EN301489-1-8.5 | ||
fluktuasi tegangan dan flicker | EN301489-1-8.6 | ||
gelora | EN61000-4-5 | modus diferensial ± 2KV, modus umum ± 4KV | kriteria B |
MENUKIK | EN61000-4-11 EN55024 | Tegangan dip ke 0% Ut, 10 ms | Kriteria B, tes pada tahap 0, 90, 180 dan 270 |
Tegangan dip 40% Ut, 20ms | |||
Tegangan dip 70% Ut, 50ms |
Catatan:
Kriteria A: kinerja normal selama dan setelah tes.
Kriteria B: perlindungan tegangan rendah atau ulang tidak diperbolehkan. Sementara fluktuasi tegangan output berhenti setelah gangguan berhenti, dan dari yang EUT pulih kinerja normal secara otomatis. Selama pengujian sistem, tegangan output fluktuasi atau ulang tidak diperbolehkan juga.
Kriteria C: hilangnya sementara output diperbolehkan, tapi hardware tidak bisa rusak. EUT pulih kinerja normal secara otomatis atau intervensi operator.
Kriteria R: Rugi output yang tidak dapat ditagih diperbolehkan. Komponen pelindung utama (sekring) dapat rusak. EUT pulih kinerja normal setelah mengganti komponen yang rusak.
Kualifikasi lingkungan
Parameter | Catatan |
Getaran | rentang frekuensi: 5-20Hz, + 3dB / otc; 20-80Hz, 0.04g2 / Hz; 80-500Hz, 3dB / ot c; XYZ sumbu, 30 menit / axis |
Syok mekanik | Setengah gelombang sinus, 300m / s2,11ms, ± X, ± Y, ± Z, 6tims / arah |
suhu Bersepeda | -40 ° C hingga 55 ° C, jalan 1 ° C / menit., 6 siklus |
Daya / Thermal Bersepeda | Vin = min ke max, beban penuh, 100 siklus |
Garis mekanik
Panjang × lebar × heigth: 210 × 115,5 × 52 (mm), 8.27 × 4,55 × 2,05 (di),
designAations konektor
CN9 Model: H101-5 / 3.96
Pin# | Nama |
1 | L |
2 | NC |
3 | pe |
4 | NC |
5 | N |
J2 Model: H101-5 / 3.96
Pin# | Nama |
1 | + 30V |
2 | + 30V |
3 | + 30V |
4 | GND |
5 | GND |
6 | GND |
CON1 Model: H101-4 / 3.96
Pin# | Nama |
1 | + 5.8V |
2 | + 5.8V |
3 | GND |
4 | GND |
J3 Model: H101-3 / 3.96
Pin# | Nama |
1 | + 12V |
2 | GND |
3 | + 24V |
J1
Pin# | Nama | Catatan |
1 | GND | GND |
2 | P_30V_CON | 30V langsing |
3 | P_AC_CON | Input Voltage mendeteksi |
4 | ID0 | Terhubung ke GND |
5 | Cur_Mon | Masukan saat mendeteksi |
6 | P_12V_CON | 12V Aktifkan |
7 | P_24V_CON | 24v Aktifkan |
8 | ID1 | Terhubung ke GND |
9 | GND | GND |
10 | GND | GND |
