IEC60601-1-2 50W AC-DC Power Supplies output 12V 5V Daya SC50-220D125 converter

IEC60601-1-2 50W AC-DC Power Supplies output 12V 5V Daya SC50-220D125 converter
IEC60601-1-2 50W AC-DC Power Supplies output 12V 5V Daya SC50-220D125 converter

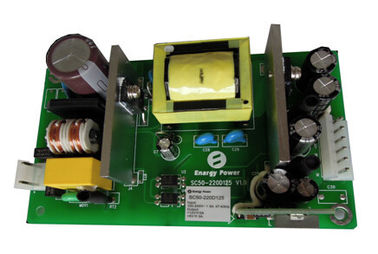

Gambar besar :  IEC60601-1-2 50W AC-DC Power Supplies output 12V 5V Daya SC50-220D125 converter

Detail produk:
Place of Origin: China
Nama merek: Enargy
Model Number: SC50-220D125
Syarat-syarat pembayaran & pengiriman:
Minimum Order Quantity: 1pcs
Harga: Negotiation
Delivery Time: 1-8 Weeks
Payment Terms: Negotiation
Supply Ability: 15000Pcs/week
Detil Deskripsi produk
Cahaya Tinggi:

12v ac / dc power supply

AC-DC Power Supplies 50W output 12V5V SC50-220D125

Fitur utama

berbagai masukan AC: 90 ~ 264Vac

output ganda: 12V / 3.0a, 5V / 3.0a

Efisiensi tinggi: 85%

peraturan baris: ≤ ± 2%

Peraturan beban: ≤ ± 2%

perlindungan hubung singkat

Output atas perlindungan saat

Output atas perlindungan tegangan

sejuk alami

RoHS compliant

UL94V-0 rating api terbelakang

Ikhtisar produk

converter penggunaan AC-DC ini maju pengolahan kekuasaan, kontrol dan kemasan teknologi untuk memberikan kinerja, fleksibilitas, keandalan dan efektivitas biaya dari komponen listrik yang matang. frekuensi switching tinggi memberikan kepadatan daya tinggi dengan noise rendah dan efisiensi yang tinggi.

Karakteristik listrik

Karakteristik masukan

Parameter

Min

typ

Max

unit

Catatan

tegangan input dinilai

100

220

240

Vac

AC kisaran tegangan input

90

264

Vac

Nilai frekuensi input AC

50/60

hz

AC rentang frekuensi masukan

47

63

hz

Max. masukan saat

1.5

SEBUAH

Min. tegangan input, beban penuh

Masukan lonjakan arus

60

SEBUAH

240Vac, 25 ℃, mulai pertama

Efisiensi

85

%

220VAC, beban penuh

Karakteristik Output

Parameter

Min

typ

Max

unit

Catatan

Kisaran tegangan output

5V

4.90

5.00

5.10

Vdc

12V

11,76

12.00

12.24

Vdc

Kisaran arus keluaran

5V

0

3.0

SEBUAH

12V

0

3.0

SEBUAH

Peraturan Baris

± 2

%

Peraturan beban

± 2

%

Ripple & kebisingan

5V

100

mV

Nilai input, beban penuh, bandwidth 20 MHz

12V

150

mV

Nilai input, beban penuh, bandwidth 20 MHz

respon dinamik

Deviasi

± 5

%

25% sampai 50% sampai 25% Iout max, 50% sampai 75% sampai 50% Iout max, 0.1A / kami

Waktu penyelesaian

400

kami

Untuk dalam 1% Vout nom.

Turn-on waktu naik

50

Nona

beban penuh, 10% ~ 90% Vout

tegangan output overshoot

± 5

%

Output Kapasitansi

2200

uF

Karakteristik perlindungan

Parameter

Min

typ

Max

unit

Catatan

Output atas perlindungan tegangan

13

16

Vdc

latch off

Output atas perlindungan beban

5.0

7.0

SEBUAH

Cegukan

Pendek - Perlindungan Circuit

10

MQ

Cegukan

Karakteristik umum

Parameter

Min

typ

Max

unit

Catatan

MTBF

250

C'es`q

Nilai input, beban penuh, 25 ℃

Berat

180

g

Karakteristik lingkungan

Parameter

Min

typ

Max

unit

Catatan

Suhu Operasional

0

70

suhu penyimpanan

-20

85

Kelembaban relatif

20

90

% RH

penyimpanan kelembaban

10

95

% RH

tinggi

3000

m

Karakteristik keamanan

Parameter

Min

typ

Max

unit

Catatan

isolasi tegangan

Input ke output

4000

Vac

10mA / 1min, ada lengkung dan kerusakan

Masukan ke tanah

1500

Vac

Output ke tanah

500

Vac

10mA / 1min, ada lengkung dan kerusakan

tahanan isolasi

Input ke output

10

MQ

500VDC / 1min, tekanan atmosfer normal, 90% kelembaban

Karakteristik EMC

Barang

standar

Kondisi

Catatan

CE

EN55011

IEC60601-1-2

kelas B

pengujian sistem lulus

KEMBALI

EN55011

IEC60601-1-2

kelas B

pengujian sistem lulus

Harmonis

EN61000-3-2

Kelas A peralatan persyaratan

kriteria B

fluktuasi tegangan dan flicker

EN61000-3-3

Kelas A peralatan persyaratan

kriteria B

gelora

EN61000-4-5

modus diferensial ± 1KV, modus umum ± 2KV

kriteria B

MENUKIK

EN61000-4-11

EN55024

Tegangan dip ke 0% Ut, 10 ms

Kriteria B, tes pada tahap 0, 90, 180 dan 270

Tegangan dip 40% Ut, 20ms

Tegangan dip 70% Ut, 50ms

ESD

debit udara

EN61000-4-2

± 8KV

kriteria B

Hubungi debit

EN61000-4-2

± 4KV

kriteria B

Catatan:

Kriteria A: kinerja normal selama dan setelah tes.

Kriteria B: perlindungan tegangan rendah atau ulang tidak diperbolehkan. Sementara fluktuasi tegangan output berhenti setelah gangguan berhenti, dan dari yang EUT pulih kinerja normal secara otomatis. Selama pengujian sistem, tegangan output fluktuasi atau ulang tidak diperbolehkan juga.

Kriteria C: hilangnya sementara output diperbolehkan, tapi hardware tidak bisa rusak. EUT pulih kinerja normal secara otomatis atau intervensi operator.

Kriteria R: Rugi output yang tidak dapat ditagih diperbolehkan. Komponen pelindung utama (sekring) dapat rusak. EUT pulih kinerja normal setelah mengganti komponen yang rusak.

Informasi fisik

Garis mekanik

Panjang × lebar × heigth: 127.0 × 76.0 × 37.0 (mm), 5 × 2,99 × 1,46 (di),

sebutan konektor

Barang

Tidak.

Fungsi

J1

1

masukan L

2

NC

3

N masukan

J3

1

12V vout +

2

5V vout +

3

5V vout +

4

Vout-

5

Vout-

6

NC

Catatan:

Derating kurva dari modul ketika suhu di atas 50 ℃
