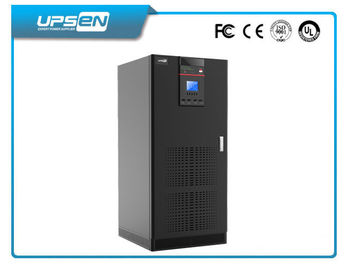

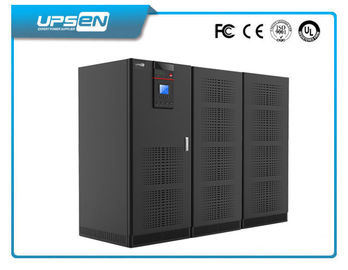

120KVA / 108KW 160KVA / 144KW PF 0,9 Sistem Industri UPS Dengan 6 Pulse / 12 Pulse
Low Frequency online UPS Low Frequency strar Seri LF33 120K-800K (3PH di / 3PH keluar)
Frequenccy Ikhtisar UPS rendah
1: Rendah UPS frekuensi dengan baik 6 Pulse dan 12 Pulse untuk memilih
2: UPS dengan faktor daya output 0,9
3: UPS dengan Mengadopsi 4 lapisan PCB, dan teknologi SMD
4: Pure output gelombang sinus, benar on-line desain dual konversi
5: UPS dengan kapasitas 120Va - 400Kva
Fitur utama
● faktor daya 0,9 output,
● UP untuk 6 unit secara paralel
● 6 inci ekstra LCD besar yang menampilkan 12 bahasa (Inggris / Rusia / Spanyol / Prancis ...)
● Efisiensi mesin lebih dari 94%, dan mencapai 98% pada mode ECO.
● kontrol DSP generasi ke-6
● Murni sinus output gelombang, benar on-line desain dual konversi
● Mengadopsi 4 lapisan PCB, dan teknologi SMD.
● Efisiensi tinggi IGBT (Insulated Gate Bipolar Transistor) teknologi inverter
● tampilan layar sentuh, dengan operasi sederhana dan data Intuitif, bahasa tampilan opsional dan logo.
● Mengatur mode kerja pada layar langsung, modus UPS, mode ECO, modus EPS.
● fungsi mendeteksi Cerdas
● Bagus beban featureIt benar-benar mampu untuk memuat dari 0 ~ 100% sementara tidak perlu untuk mengubah ke bypass, yang memastikan output yang handal.
● Tiga fase terpisah mengontrol, menyadari kontrol sesaat atas ~ keseimbangan pembebanan, sehingga untuk mencapai 100%
beban tidak seimbang.
● Cold start
Ketika listrik gagal, bisa langsung menggunakan baterai untuk memulai up sampai debit baterai untuk tegangan rendah, ketika induk
memulihkan, dapat diri memulai UPS.
● Generator kompatibel
Menurut keadaan listrik yang nyata, UPS dapat kompatibel untuk generator, yang sangat meningkatkan input pembangkit
efisiensi, menghemat energi.
● komunikasi Cerdas
Dengan RS232 dan RS485 standar kolokasi, SNMP opsional dan kontak kering
● perlindungan sempurna.
Input / output lebih / perlindungan tegangan rendah, perlindungan masukan lonjakan, perlindungan urutan fase, baterai lebih
biaya / perlindungan debit, perlindungan hubung singkat, perlindungan over-suhu dan sebagainya, serta fungsi alarm.
● Dipilih modul inspeksi baterai.
Dapat menguji parameter tunggal dan ditampilkan pada LCD, kegagalan baterai akan segera alarm dan menginformasikan
administrator.
● fitur dinamis Tinggi bertenaga
Mengadopsi jenis kontrol umpan balik seperti mode kontrol sesaat dan nilai virtual, tidak hanya mencapai dinamis tinggi
penyesuaian, tetapi juga mengurangi distorsi tegangan output.
● masukan ptional filter harmonik atau 12 rectifier pulsa
Efektif menahan THD masukan, meningkatkan faktor daya masukan UPS, mengurangi input THD arus.
Aplikasi
Terutama digunakan di kamar IDC besar, bank / sekuritas pusat pemukiman, pusat manajemen jaringan komunikasi, lini produk semikonduktor dan otomatisasi produksi besar dan sistem kontrol. Sesuai dengan kebutuhan khusus dari pengguna ditingkatkan, dan digunakan di tempat-tempat olahraga besar, ruang konferensi, teater dan jalan raya dan terowongan kereta api metal halide sistem pencahayaan lampu.
Spesifikasi teknis
| Low Frequency strar Seri LF33 100K-400Kva |
| Model | LF33 Series |
| rectifier Jenis | 6p | 12p | 6p | 12p | 6p | 12p | 6p | 12p | 6p | 12p |
| Nilai Nominal | 120KVA / 108KW | 160KVA / 144KW | 200kVA / 180kW | 300KVA / 270KW | 400KVA / 360KW |
| Tegangan input dinilai | 380/400 / 415VAC 3-fase 4-kawat |
| frekuensi dinilai | 50 / 60HZ |
| parameter input |
| Berbagai tegangan input | ± 25% |
| Rentang frekuensi masukan | 45Hz ~ 65Hz |
| Masukan fungsi mulai lembut | 0-100% 5-300settable |
| Faktor daya masukan | lebih dari 0,98 (Jika filter harmonik ditambahkan) |
| Masukan harmonisa arus (THDi) | kurang dari 4,5% (Jika filter harmonik ditambahkan) |
| Bypass |
| Rentang tegangan Bypass | -20% ~ + 15% |
| Rentang frekuensi Bypass | 50 / 60Hz ± 10% |
| parameter output |
| Tegangan output inverter | 380/400 / 415VAC 3-fase 4-kawat |
| stabilitas tegangan | ± 1% (status Mantap), ± 3% (status Transient) |
| Frekuensi | 50 / 60Hz |
| Daya listrik sinkronisasi jendela | ± 5% |
| Sebenarnya diukur akurasi frekuensi (clock internal) | 50 / 60Hz ± 0.01Hz |
| Faktor daya keluaran | 0,9 (Output 90kW per 100kVA) |
| Waktu respon | kurang dari 5ms |
| Kemampuan overload Inverter | 0,9 faktor daya, 110% selama 1 jam, 125% selama 10 menit dan 150% untuk 60-an |
| Pendek arus dari inverter | 3PH 1.5ln untuk 5seconds, 1PH 2.9ln untuk 5seconds |
| Kemampuan Bypass maksimum | 1000% untuk 100ms |
| Pergeseran fasa | Dengan 100% beban seimbang | kurang than1 ° |
|
| Ciri | Dengan beban ketidakseimbangan 100% | kurang than1 ° |
| total harmonik | 100% beban linier | kurang than1% |
|
| Distorsi (THDv) | 100% beban non-linear | kurang than3% |
| Efisiensi sistem (full load) | Hingga 94% (efisiensi inverter adalah hingga 98%) |
| Parameter output penyearah |
| Charger stabilitas tegangan output | 1% |
| Tegangan riak DC | ≤1% |
| lingkungan operasi |
| Kisaran suhu operasi | 0 ~ 40 ° C |
| suhu penyimpanan | -25 ~ 70 ° C (Tanpa baterai) |
| Kelembaban relatif | 0 ~ 95% Tidak ada kondensasi |
| Ketinggian operasi maksimum | ≤Elevation 1000m, untuk ketinggian di atas 1000m, derate oleh 1% untuk setiap kenaikan 100 m |
| Kebisingan (1m) | 58-68dB |
| tingkat perlindungan | IP20 |
| Standar | Keselamatan: IEC60950-1 IEC62040-1-1 UL1778 EMC IEC62040-2 CLASS C2 EN50091-2 CLASS A Desain dan Uji IEC62040-3 |
| parameter fisik |
| Berat (kg) | 980 | 1420 | 1200 | 1750 | 1350 | 2000 | 1600 | 2200 | 2100 | 2750 |
| Lebar (mm) | 900 | 1250 | 1250 | 1640 | 1250 | 1640 | 1640 | 2280 | 2280 | 2280 |
| Depth (mm) | 855 | 855 | 855 | 855 | 855 | 855 | 855 | 855 | 855 | 855 |
| Tinggi (mm) | 1900 | 1900 | 1900 | 1900 | 1900 | 1900 | 1900 | 1900 | 1900 | 1900 |
| * Spesifikasi berubah tanpa pemberitahuan terlebih dahulu |
Keunggulan Kompetitif:
1: garansi Tiga Tahun 'untuk online UPS, dan 1% UPS gratis atau 2% gratis PCB Dewan
3: Baik layanan purna jual, kami akan penuh bertanggung jawab atas kesalahan yang disebabkan oleh pihak kita
4: pengalaman profesional di bidang listrik lebih dari 10 tahun
5: dukungan teknis profesional sebelum dan setelah penjualan
6: respon tepat waktu, waktu pengiriman yang cepat dan operasi yang fleksibel untuk memenuhi permintaan khusus setiap pelanggan.
7: Layanan Gratis OEM & ODM
8: Harga kompetitif, kualitas dan dewasa produk
