Isolasi dual output dc-dc converter output 24Volt 12Volt SC100-24D2412

Name: Isolasi dual output dc-dc converter output 24Volt 12Volt SC100-24D2412
Brand: Enargy
SKU: SC100-24D2412
Price: 1.00 USD
Availability: InStock
Rating: 4.8 (176 reviews)

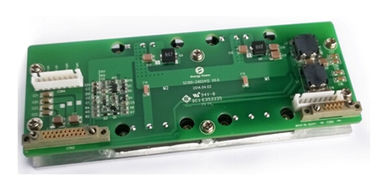

Gambar besar : Isolasi dual output dc-dc converter output 24Volt 12Volt SC100-24D2412

Detail produk:

Place of Origin:	China
Nama merek:	Enargy
Model Number:	SC100-24D2412

Syarat-syarat pembayaran & pengiriman:

Minimum Order Quantity:	1pcs
Harga:	Negotiation
Delivery Time:	1-8 Weeks
Payment Terms:	Negotiation
Supply Ability:	15000Pcs/week

Kontak

Detil Deskripsi produk

Cahaya Tinggi:	12v ac / dc power supply

AC-DC Power Supplies 100W output 24V12V SC100-24D2412

Fitur utama

berbagai masukan: 18 ~ 36VDC

output ganda: 24V / 2.5A, 12V / 3.33A

Efisiensi tinggi: 90%

peraturan baris: ≤ ± 1%

Peraturan beban: ≤ ± 1%

riak rendah & kebisingan: ≤ ± 1%

Aktifkan (On / Off) Kontrol

Isolasi Tegangan: 1500Vdc

Modus Hiccup perlindungan hubung singkat

Output atas perlindungan saat

sejuk alami

Ikhtisar produk

converter menggunakan DC-DC ini maju pengolahan kekuasaan, kontrol dan kemasan teknologi untuk memberikan kinerja, fleksibilitas, keandalan dan efektivitas biaya dari komponen listrik yang matang. frekuensi switching tinggi memberikan kepadatan daya tinggi dengan noise rendah dan efisiensi yang tinggi. struktur aluminium baseplate memberikan kinerja termal yang luar biasa.

Karakteristik listrik

Karakteristik masukan

Parameter	Min	typ	Max	unit	Catatan
berbagai tegangan input	18	24	36	Vdc
Max. masukan saat			6.5	SEBUAH	Min. tegangan input, beban penuh
Efisiensi		90		%	Tegangan input, dinilai beban

Karakteristik Output

Parameter			Min	typ	Max	unit	Catatan
Kisaran tegangan output	24V		23.52	24	24,48	Vdc
Kisaran tegangan output	12V		11,76	12	12.24	Vdc
Kisaran arus keluaran	24V		0		2.5	SEBUAH
Kisaran arus keluaran	12V		0		3.33	SEBUAH
Peraturan Baris					± 1	%
Peraturan beban					± 1	%
Ripple & kebisingan	24V				240	mV	Nilai input, beban penuh, bandwidth 20 MHz
Ripple & kebisingan	12V				120	mV	Nilai input, beban penuh, bandwidth 20 MHz
respon dinamik	Deviasi				± 4	%	25% sampai 50% sampai 25% Iout max, 50% sampai 75% sampai 50% Iout max, 1A / kami
respon dinamik	Waktu penyelesaian				300	kami	Untuk dalam 1% Vout nom.
tegangan output overshoot					5	%
Output Kapasitansi		24V			1800	uF
Output Kapasitansi		12V			3000	uF
aktifkan Kontrol							switch eksternal

Catatan: Sebuah saklar eksternal mengontrol fungsi memungkinkan. Tekan tombol sekali di bawah tegangan input pada kondisi, modul akan menyala. Tekan tombol lagi, modul akan mematikan.

Karakteristik perlindungan

Parameter		Min	typ	Max	unit	Catatan
Output atas perlindungan beban	24V	2,75		4.5	SEBUAH	Cegukan
Output atas perlindungan beban	12V	3.5		6.5	SEBUAH	Cegukan
Pendek - Perlindungan Circuit				10	MQ	Cegukan

Karakteristik lingkungan

Parameter	Min	typ	Max	unit	Catatan
Suhu Operasional	-20		60	℃
suhu penyimpanan	-40		85	℃
Kelembaban relatif	20		90	%
penyimpanan kelembaban	10		95	%
tinggi			3000	m

Karakteristik keamanan

Parameter		Min	typ	Max	unit	Catatan
isolasi tegangan	Input ke output	1500			Vdc	1mA / 1min, ada lengkung dan kerusakan
	Masukan ke tanah	1500			Vac	1mA / 1min, ada lengkung dan kerusakan
	Output ke tanah	500			Vdc	1mA / 1min, ada lengkung dan kerusakan
tahanan isolasi	Input ke output	100			MQ	500VDC / 1min, tekanan atmosfer normal, 90% kelembaban

kepatuhan standar

standar	Catatan
MIL-STD-704
MIL-STD-1399
MIL-STD-810
EN60950
GB4943
IEC 61000-4-2

Informasi fisik

Garis mekanik

Panjang × lebar × heigth: 160 × 60 × 26 (mm), 6.3 × 2,36 × 1,02 (di),

sebutan pin

Connect / Spec	Pin No.	Nama
CON1 / CY59T10BJ	1,6	Vin +
	2,3,4,7,8,9	NU
	5,10	Vin
CON2 / CY59Z20BJ	1	24V2 (Vout-)
	11	24V2 (Vout +)
	2	ON / OFF1
	12	ON / off2
	3,4,5,8,13,14,15,18	NU
	6,16	24V1 (Vout-)
	7,17	24V1 (Vout +)
	9,19	12V (Vout-)
	10,20	12V (Vout +)
