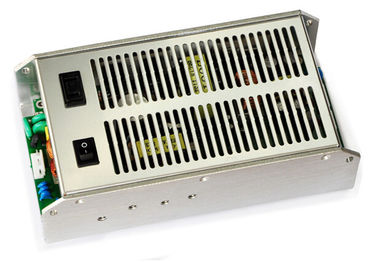

AC-DC Power Supplies 330W output 27V / 10A, 9V / 6A SC330-270D279
Fitur utama
berbagai masukan: 165 ~ 280Vac
output ganda: 27V / 10A, 9V / 6A
Efisiensi tinggi: 83%
peraturan baris: ≤ ± 1%
Peraturan beban: ≤ ± 3%
riak rendah & kebisingan: ≤80mV
isolasi tegangan: 3000Vac
Tidak ada min. kebutuhan beban
perlindungan hubung singkat
Output atas perlindungan saat
Output atas perlindungan tegangan
Masukan atas perlindungan tegangan
Masukan di bawah tegangan lock-out
Lebih dari perlindungan suhu
sejuk alami
RoHS compliant
Ikhtisar produk
converter penggunaan AC-DC ini maju pengolahan kekuasaan, kontrol dan kemasan teknologi untuk memberikan kinerja, fleksibilitas, keandalan dan efektivitas biaya dari komponen listrik yang matang. frekuensi switching tinggi memberikan kepadatan daya tinggi dengan noise rendah dan efisiensi yang tinggi.
Karakteristik listrik
Karakteristik masukan
Parameter | Min | typ | Max | unit | Catatan |
tegangan input dinilai | 220 | Vac | |||
AC kisaran tegangan input | 165 | 280 | Vac | ||
AC rentang frekuensi masukan | 45 | 55 | hz | ||
Efisiensi | 83 | % | Tegangan input, dinilai beban |
Karakteristik Output
Parameter | Min | typ | Max | unit | Catatan | |
Kisaran tegangan output | 27V | 27.2 | 27,9 | Vdc | ||
9V | 9 | 9.5 | Vdc | |||
Kisaran arus keluaran | 27V | 0 | 10 | SEBUAH | ||
9V | 0 | 6 | SEBUAH | |||
Ripple & kebisingan | 27V | 80 | mV | Nilai input, beban penuh, bandwidth 20 MHz | ||
9V | 80 | mV | Nilai input, beban penuh, bandwidth 20 MHz |
Karakteristik perlindungan
Parameter | Min | typ | Max | unit | Catatan | |||
Masukan di bawah tegangan lock out | Turn-on ambang tegangan | 155 | 170 | Vac | ||||
Turn-off ambang tegangan | 135 | 150 | Vac | |||||
Masukan atas perlindungan tegangan | melindungi tegangan | 285 | 310 | Vac | ||||
tegangan pemulihan | 270 | 280 | Vac | |||||
Output atas perlindungan tegangan | 27V | 30 | 32 | Vdc | Cegukan | |||
9V | 11 | 12 | Vdc | Cegukan | ||||
Output atas perlindungan beban | 27V | 12 | 14 | SEBUAH | Cegukan | |||
9V | 7 | 8 | SEBUAH | Cegukan | ||||
Pendek - Perlindungan Circuit | 10 | MQ | Cegukan | |||||
Karakteristik umum
Parameter | Min | typ | Max | unit | Catatan |
MTBF | 100 | C'es`q | Nilai input, beban penuh, 25 ℃ | ||
Berat | 1250 | g |
Karakteristik lingkungan
Parameter | Min | typ | Max | unit | Catatan |
Suhu Operasional | -40 | 55 | ℃ | ||
suhu penyimpanan | -40 | 85 | ℃ | ||
Kelembaban relatif | 10 | 90 | % | ||
tinggi | 3000 | m | |||
Tekanan atmosfir | 70 | 106 | Pa |
Karakteristik keamanan
Parameter | Min | typ | Max | unit | Catatan | |
isolasi tegangan | Input ke output | 3000 | Vac | 5mA / 1min, ada lengkung dan kerusakan | ||
Masukan ke tanah | 2060 | Vac | ||||
Output ke tanah | 500 | Vac | 5mA / 1min, ada lengkung dan kerusakan | |||
tahanan isolasi | Input ke output | 2 | MQ | 500VDC / 1min, tekanan atmosfer normal, 90% kelembaban |
Karakteristik EMC
Barang | standar | Kondisi | Catatan | |
CE | EN55022 | Kelas A | pengujian sistem lulus | |
KEMBALI | EN55022 | Kelas A | pengujian sistem lulus | |
gelora | EN61000-4-2 | modus diferensial ± 2KV, modus umum ± 4KV | kriteria B | |
ESD | debit udara | EN61000-4-2 | 15KV ± | kriteria B |
Hubungi debit | EN61000-4-2 | ± 8KV | kriteria B |
Catatan:
Kriteria A: kinerja normal selama dan setelah tes.
Kriteria B: perlindungan tegangan rendah atau ulang tidak diperbolehkan. Sementara fluktuasi tegangan output berhenti setelah gangguan berhenti, dan dari yang EUT pulih kinerja normal secara otomatis. Selama pengujian sistem, tegangan output fluktuasi atau ulang tidak diperbolehkan juga.
Kriteria C: hilangnya sementara output diperbolehkan, tapi hardware tidak bisa rusak. EUT pulih kinerja normal secara otomatis atau intervensi operator.
Kriteria R: Rugi output yang tidak dapat ditagih diperbolehkan. Komponen pelindung utama (sekring) dapat rusak. EUT pulih kinerja normal setelah mengganti komponen yang rusak.
kepatuhan standar
standar | Catatan |
UL / cUL60950 | |
EN60950 | |
GB4943 | |
IEC 695-2-2 | uji nyala jarum, tes pada seluruh perakitan, papan & plastik komponen UL94V-0 compliant |
IEC 61000-4-2 |
Garis mekanik
Panjang × lebar × heigth: 222 × 120 × 68 (mm), 8,74 × 4,72 × 2,68 (di),
sebutan konektor
CON1
Pin No. | Nama | Fungsi |
1 | N | garis netral |
2 | NC | BATAL |
3 | L | hidup baris |
4 | NC | BATAL |
5 | G | Bumi |
CON2
Pin No. | Nama | Fungsi |
1 | + 27V | + 27V tegangan output Positif |
2 | GND | tegangan output negatif |
3 | GND | tegangan output negatif |
4 | GND | tegangan output negatif |
5 | + 27V | + 27V tegangan output Positif |
CON3
Pin No. | Nama | Fungsi |
1 | + 9V | + Tegangan output 9V Positif |
2 | + 9V | + Tegangan output 9V Positif |
3 | GND | tegangan output negatif |
4 | GND | tegangan output negatif |
