Frekuensi tinggi yang beralih 100W AC-DC Power Supplies Output 48V SC100-220S48

Cina Frekuensi tinggi yang beralih 100W AC-DC Power Supplies Output 48V SC100-220S48 pemasok

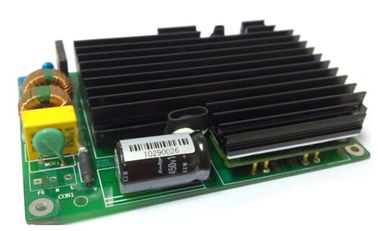

Gambar besar :  Frekuensi tinggi yang beralih 100W AC-DC Power Supplies Output 48V SC100-220S48

Detail produk:

Place of Origin: China
Nama merek: Enargy
Model Number: SC100-220S48

Syarat-syarat pembayaran & pengiriman:

Minimum Order Quantity: 1pcs
Harga: Negotiation
Delivery Time: 1-8 Weeks
Payment Terms: Negotiation
Supply Ability: 15000Pcs/week
Contact Now
Detil Deskripsi produk

AC-DC Power Supplies 100W output 48V SC100-220S48

Fitur utama

daya keluaran tinggi: 100W

berbagai masukan: 85 ~ 264Vac

Efisiensi tinggi: 85%

peraturan baris: ≤ ± 1%

Peraturan beban: ≤ ± 2%

frekuensi tetap: 220kHz

Isolasi Tegangan: 1500Vdc

perlindungan hubung singkat

Output atas perlindungan saat

Lebih dari perlindungan suhu

Ikhtisar produk

converter penggunaan AC-DC ini maju pengolahan kekuasaan, kontrol dan kemasan teknologi untuk memberikan kinerja, fleksibilitas, keandalan dan efektivitas biaya dari komponen listrik yang matang. frekuensi switching tinggi memberikan kepadatan daya tinggi dengan noise rendah dan efisiensi yang tinggi.

Karakteristik listrik

Karakteristik masukan

Parameter

Min

typ

Max

unit

Catatan

tegangan input dinilai

220

Vac

AC kisaran tegangan input

85

264

Vac

Nilai frekuensi input AC

50/60

hz

AC rentang frekuensi masukan

47

63

hz

Max. masukan saat

2

SEBUAH

Min. tegangan input, beban penuh

Efisiensi

85

%

Tegangan input, dinilai beban

Karakteristik Output

Parameter

Min

typ

Max

unit

Catatan

Kisaran tegangan output

47.52

48

48.48

Vdc

Kisaran arus keluaran

0,1

2.1

SEBUAH

Peraturan Baris

± 1

%

Peraturan beban

± 2

%

Ripple & kebisingan

800

mV

Nilai input, beban penuh, bandwidth 20 MHz

respon dinamik

Deviasi

± 1

%

25% sampai 50% sampai 25% Iout max, 50% sampai 75% sampai 50% Iout max, 0. 1A / kami

Waktu penyelesaian

500

kami

Untuk dalam 1% Vout nom.

tegangan output overshoot

1

%

Output Kapasitansi

470

uF

Karakteristik perlindungan

Parameter

Min

typ

Max

unit

Catatan

Output atas perlindungan beban

2.3

2.8

SEBUAH

Cegukan

Pendek - Perlindungan Circuit

10

MQ

Cegukan

Lebih-suhu perlindungan

105

recovery otomatis

Karakteristik umum

Parameter

Min

typ

Max

unit

Catatan

MTBF

100

C'es`q

TR-NWT-000332, beban 80%, 300LFM, 40 ℃ Ta

Berat

300

g

Karakteristik lingkungan

Parameter

Min

typ

Max

unit

Catatan

Suhu Operasional

-20

55

suhu penyimpanan

-40

85

Kelembaban relatif

10

90

%

tinggi

3000

m

Karakteristik keamanan

Parameter

Min

typ

Max

unit

Catatan

isolasi tegangan

Input ke output

1500

Vdc

10mA / 1min, ada lengkung dan kerusakan

Masukan ke tanah

1000

Vdc

Output ke tanah

500

Vdc

7.5mA / 1min, ada lengkung dan kerusakan

tahanan isolasi

Input ke output

100

MQ

500VDC / 1min, tekanan atmosfer normal, 90% kelembaban

Kualifikasi lingkungan

Parameter

Catatan

Getaran

rentang frekuensi: 5-20Hz, + 3dB / otc; 20-80Hz, 0.04g2 / Hz; 80-500Hz, 3dB / ot c; XYZ sumbu, 30 menit / axis

Syok mekanik

Setengah gelombang sinus, 300m / s2,11ms, ± X, ± Y, ± Z, 6tims / arah

Dingin (dalam operasi)

IEC60068-2-1 Ad

panas lembab

IEC60068-2-67 Cy

suhu Bersepeda

-20 ° C hingga 85 ° C, jalan 15 ° C / menit., 500 siklus

Daya / Thermal Bersepeda

Vin = min ke max, beban penuh, 100 siklus

desain keterpinggiran

Tmin-10 ° C untuk Tmax + 10 ° C, 5 ° C langkah, Vin = min ke max, 0-105% beban

hidup Uji

95% dinilai Vin dan beban, unit pada titik derating,> 5000 jam

kemampuan solder

IEC60068-2-20

kepatuhan standar

standar

Catatan

UL / cUL60950

EN60950

EN60601-1

SCA 22.2NO.601.1

UL2601

CSA22.2No.60950-1

Informasi fisik

Garis mekanik

Panjang × lebar × heigth: 135 × 90 × 28 (mm), 5,32 × 3,54 × 1,1 (di),

sebutan pin

CON1

Pin No.

Nama

Fungsi

1

FG

Bumi

2

N

garis netral

3

L

hidup baris

CON2

Pin No.

Nama

Fungsi

1

48V

tegangan output negatif

2

48V

tegangan output negatif

3

GND

tegangan output positif

4

GND

tegangan output positif

Aplikasi Catatan: Berbagai aplikasi catatan dan kertas putih teknis dapat didownload dalam format pdf dari website kami.
