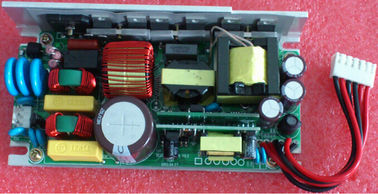

AC-DC Power Supplies 224W output 28V SC224-220S28
Fitur utama
berbagai masukan AC: 140 ~ 300Vac
output tunggal: 28V / 8A
Efisiensi tinggi: 88%
peraturan baris: ≤ ± 3%
Peraturan beban: ≤ ± 3%
riak rendah & kebisingan: ≤150mV
faktor daya: 95%
perlindungan hubung singkat
Output atas perlindungan saat
Output atas perlindungan tegangan
Masukan atas perlindungan tegangan
Masukan di bawah tegangan lock-out
AC sinyal operasi
sejuk alami
RoHS compliant
UL94V-0 rating api terbelakang
Ikhtisar produk
converter penggunaan AC-DC ini maju pengolahan kekuasaan, kontrol dan kemasan teknologi untuk memberikan kinerja, fleksibilitas, keandalan dan efektivitas biaya dari komponen listrik yang matang. frekuensi switching tinggi memberikan kepadatan daya tinggi dengan noise rendah dan efisiensi yang tinggi.
Karakteristik listrik
Karakteristik masukan
Parameter | Min | typ | Max | unit | Catatan |
tegangan input dinilai | 200 | 220 | 240 | Vac | |
AC kisaran tegangan input | 140 | | 300 | Vac | |
Nilai frekuensi input AC | | 50/60 | | hz | |
AC rentang frekuensi masukan | 47 | | 63 | hz | |
Max. masukan saat | | | 2.5 | SEBUAH | Min. tegangan input, beban penuh |
Masukan lonjakan arus | | | 30 | SEBUAH | Max. tegangan input, 25 ℃, mulai pertama |
Efisiensi | AC input | | 88 | | % | Tegangan input, dinilai beban |
Faktor kekuatan | 95 | | | % | |
| | | | | | |
Karakteristik Output
Parameter | Min | typ | Max | unit | Catatan |
Kisaran tegangan output | 28V | 27,5 | 28 | 28,5 | Vdc | |
Kisaran arus keluaran | 28V | 0 | | 8 | SEBUAH | |
Peraturan Baris | | | ± 3 | % | |
Peraturan beban | | | ± 3 | % | |
Peraturan suhu | | ± 0,02 | | % / ° C | Selama rentang suhu operasi |
Ripple & kebisingan | 28V | | | 150 | mV | Nilai input, beban penuh, bandwidth 20 MHz |
respon dinamik | Deviasi | | | ± 5 | % | 25% sampai 50% sampai 25% Iout max, 50% sampai 75% sampai 50% Iout max, 1A / kami |
Waktu penyelesaian | | | 500 | kami |
Turn-on waktu naik | | | 50 | Nona | beban penuh, 10% ~ 90% Vout |
Turn-on waktu tunda | | | 8 | s | 220VAC, beban penuh |
tegangan output overshoot | | | ± 5 | % | |
Output Kapasitansi | | | 3000 | uF | |
Karakteristik perlindungan
Parameter | Min | typ | Max | unit | Catatan |
Masukan di bawah tegangan lock out | Turn-on ambang tegangan | 130 | | 145 | Vac | |
Turn-off ambang tegangan | 115 | | 130 | Vac | |
Masukan atas perlindungan tegangan | melindungi tegangan | 300 | | 320 | Vac | |
tegangan pemulihan | 280 | | 300 | Vac | |
Output atas perlindungan tegangan | 32 | | 35 | Vdc | Cegukan |
Output atas perlindungan beban | 9 | | 12 | SEBUAH | Cegukan |
Pendek - Perlindungan Circuit | | | 10 | MQ | Cegukan |
Karakteristik umum
Parameter | Min | typ | Max | unit | Catatan |
MTBF | 250 | | | C'es`q | Nilai input, beban penuh, 25 ℃ |
Berat | | | 1000 | g | |
Karakteristik lingkungan
Parameter | Min | typ | Max | unit | Catatan |
Suhu Operasional | -40 | | 85 | ℃ | |
suhu penyimpanan | -40 | | 85 | ℃ | |
Kelembaban relatif | 10 | | 95 | % | |
penyimpanan kelembaban | 105 | | 93 | % | |
tinggi | | | 3000 | m | |
Tekanan atmosfir | 70K | | 106K | Pa | |
Karakteristik keamanan
Parameter | Min | typ | Max | unit | Catatan |
isolasi tegangan | Input ke output | 1500 | | | Vac | 10mA / 1min, ada lengkung dan kerusakan |
Masukan ke tanah | 1500 | | | Vac |
Output ke tanah | 500 | | | Vdc | 10mA / 1min, ada lengkung dan kerusakan |
tahanan isolasi | Input ke output | 10 | | | MQ | 500VDC / 1min, tekanan atmosfer normal, 90% kelembaban |
Masukan ke tanah | 10 | | |
Output ke tanah | 10 | | |
Sinyal dan beralih
Barang | fungsi | Catatan |
Output bawah alarm tegangan | Output bawah alarm tegangan berubah menjadi logika tinggi (5V ± 0.2V) turun bila tegangan output ke 90% | Logika tinggi ketika kondisi abnormal, Logika rendah ketika beroperasi dengan baik |
sinyal input | Cahaya pada saat beroperasi dengan baik, cahaya off ketika beroperasi normal | Φ3 lampu hijau |
sinyal output | Cahaya pada saat beroperasi dengan baik, cahaya atau berkedip ketika beroperasi normal | Φ3 lampu hijau |
Karakteristik EMC
Barang | standar | Kondisi | Catatan |
CE | EN55022 | kelas B | pengujian sistem lulus |
KEMBALI | EN55022 | kelas B | pengujian sistem lulus |
Harmonis | EN61000-3-2 | persyaratan lampu tipe C | kriteria B |
fluktuasi tegangan dan flicker | EN61000-3-3 | Kelas A peralatan persyaratan | kriteria B |
gelora | EN61000-4-5 | modus diferensial ± 2KV, modus umum ± 4KV | kriteria B |
MENUKIK | EN61000-4-11 EN55024 | Tegangan dip ke 0% Ut, 10 ms | Kriteria B, tes pada tahap 0, 90, 180 dan 270 |
Tegangan dip 40% Ut, 20ms |
Tegangan dip 70% Ut, 50ms |
ESD | debit udara | EN61000-4-2 | ± 8KV | kriteria B |
Hubungi debit | EN61000-4-2 | ± 4KV | kriteria B |
Catatan:
Kriteria A: kinerja normal selama dan setelah tes.
Kriteria B: perlindungan tegangan rendah atau ulang tidak diperbolehkan. Sementara fluktuasi tegangan output berhenti setelah gangguan berhenti, dan dari yang EUT pulih kinerja normal secara otomatis. Selama pengujian sistem, tegangan output fluktuasi atau ulang tidak diperbolehkan juga.
Kriteria C: hilangnya sementara output diperbolehkan, tapi hardware tidak bisa rusak. EUT pulih kinerja normal secara otomatis atau intervensi operator.
Kriteria R: Rugi output yang tidak dapat ditagih diperbolehkan. Komponen pelindung utama (sekring) dapat rusak. EUT pulih kinerja normal setelah mengganti komponen yang rusak.
Kualifikasi lingkungan
Parameter | Catatan |
Getaran | rentang frekuensi: 5-20Hz, + 3dB / otc; 20-80Hz, 0.04g2 / Hz; 80-500Hz, 3dB / ot c; XYZ sumbu, 30 menit / axis |
Syok mekanik | Setengah gelombang sinus, 300m / s2,11ms, ± X, ± Y, ± Z, 6tims / arah |
kepatuhan standar
standar | Catatan |
UL / UL60950 | |
EN60950 | |
Informasi fisik
Garis mekanik
Panjang × lebar × heigth: 127.0 × 84,5 × 35,0 (mm), 5 × 3,33 × 1,38 (inch),
sebutan konektor
Konektor input: VH3.96mm-3pin
Pin No. | Nama | Fungsi |
1 | L | |
2 | N | |
3 | pe | |
Output konektor: VH3.96mm-6pin, cepat kembali,
kabel Output: UL1015 18 #, 105 ℃, 600V
Pin No. | Nama | Fungsi |
1 | + 28V | Merah |
2 | + 28V | Merah |
3 | GND | Hitam |
4 | GND | Hitam |
5 | LOS_PWR + | Output di bawah tegangan alarm positif (merah) |
6 | LOS_PWR- | Output di bawah tegangan alarm positif (hitam) |
