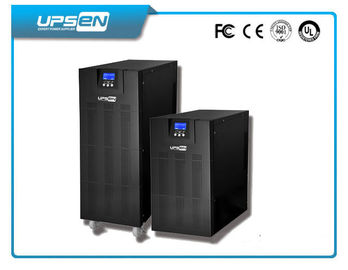

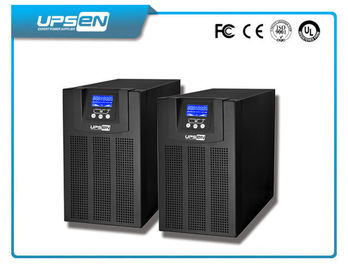

IGBT High Frequency online UPS 1K- 20KVA Dengan PFC Fungsi dan DSP Tek
Model: High Frequency online UPS Queen Star Series 1-20 Kva (1PH di / 1PH keluar) (3PH di / 1PH keluar)
Cepat Baca:
1: UPS dengan desain dua Konversi online UPS
2: 220VAC / 230Vac / 240Vac atau 380VAC / 400Vac / 415Vac Input, 220VAC / 230Vac / 240Vac output, 50 / 60Hz
3: Pure Keluaran Sine Wave dan 0,8 Output Power Factor
4: Perlindungan terhadap Overload, overcharge, tegangan tinggi, votage rendah, korsleting, lonjakan daya, listrik
sags, brownouts dll
Fitur Utama:
● Benar secara online teknologi konversi ganda, Pure Keluaran Sine Wave
● 220VAC / 230Vac / 240Vac atau 380VAC / 400Vac / 415Vac Input, 220VAC / 230Vac / 240Vac output, 50 / 60Hz
● N + X Redundantcy Fungsi Paralel untuk kapasitas UPS 6-20Kva
● 0,8 Output Power Factor, Digital LCD Screen, waktu Nol Transfer
● DSP & IGBT Teknologi, desain kompak
● Aktif faktor daya masukan koreksi (PFC)
● Perlindungan terhadap Overload, overcharge, tegangan tinggi, votage rendah, korsleting, lonjakan daya, listrik
sags, brownouts dll
● Wide berbagai tegangan input dan frekuensi
● Aktif Beban Manajemen, mulai dingin fungsi
● Slot Ekspansi yang cukup untuk USB, AS400, CMC pemantauan, SNMP, RS485 dan EMD pemantauan environmen
● Dilengkapi dengan switch bypass pemeliharaan
● Generator dukung
● Sealed asam timbal, baterai bebas perawatan
Spesifikasi teknis
| MODEL | Q1K | Q1KL | Q2K | Q2KL | Q3K | Q3KL |
| Kapasitas yang ternilai | 1KVA / 800W | 2KVA / 1600W | 3kva / 2400W |
| Memasukkan | Tegangan | 115 - 300Vac |
| Frekuensi | 40-60Hz / 50-70Hz |
| Faktor kekuatan | 0.99 |
| Keluaran | Tegangan | 220 / 230Vac (1 ± 2%) |
| Frekuensi | Sinkronisasi dengan listrik (mode utilitas); 50 / 60Hz ± 0.2Hz (modus baterai) |
| On-beban faktor | 0.8 |
| Peringkat Overload | 125% overload, 1min |
| Baterai | Mengetik | Katup kontrol asam timbal baterai bebas perawatan |
| Kembali waktu | > 11min (setengah beban) | Luar | > 11min (setengah beban) | Luar | > 11min (setengah beban) | Luar |
| Nilai tegangan | 36V | 72V | 96V |
| waktu transfer | 0 |
| lingkungan operasi | Kelembaban: 20% -90%, Suhu: 0 o C-40oC |
| Ukuran (WxDxH) mm | 350 x 144 x 229 | 424 x 190 x 328 | 424 x 190 x 328 |
| Berat Bersih (kg) | 11.5 | 5.7 | 22.2 | 10 | 26,3 | 10 |
| Queen Star Series Q6K-20Kva | | | |
| Model | Q6K | Q6KL | Q10K | Q10KL | 31Q10KL | 31Q15KL | 31Q20KL |
| Kapasitas | 6KVA / 4800W | 10KVA / 8000W | 15KVA / 12kW | 20KVA / 16kW |
| Memasukkan | Tegangan nominal | 220/230 / 240Vac | 380/400 / 415Vac |
| Rentang tegangan | 176 ~ 276Vac (1P2W + G) | 304 ~ 478Vac (3P4W + G) |
| Arus | 31A (max) | 50A (max) | 50A (max) | 75A (max) | 100A (max) |
| Frekuensi | 46 ~ 54Hz / 56 ~ 64Hz |
| Faktor kekuatan | ≥0.99 |
| Keluaran | Tegangan | 220/230/240 ± 2% Vac (1P2W + G) |
| Frekuensi | 50 / 60Hz (adjustable) 50 / 60Hz ± 5% (mode Line)
50 / 60Hz ± 0.05Hz (modus Battery) |
|
|
| Arus | 27.3A | 45A | 68A | 91A |
| Faktor kekuatan | 0.8lag |
| waveform | Pure Sine Wave |
| gelombang Distortion | Garis beban <2% | Garis beban <3% |
| Back-up Waktu | Penuh | ≥7 ' | Tergantung pada baterai eksternal Kapasitas bank | ≥5 ' | Tergantung pada baterai eksternal Kapasitas bank |
| setengah Beban | ≥20 ' | ≥13 ' |
| Baterai Tegangan Nominal | 192 / 240Vdc |
| mentransfer Waktu | 0ms |
| Overload Kapasitas | > 105% 1min,> 120% 30s mentransfer untuk memotong, ditutup pada 1min |
| Komunikasi | SNMP, RS-232, USB + Cerdas Slot |
| Lingkungan operasi | Suhu | 0C ~ 40 ℃ |
| Kelembaban | 15% ~ 90% |
| Dimensi | Lebar (mm) | 260 | 260 | 260 | 260 | 260 |
| Depth (mm) | 560 | 533 | 560 | 533 | 560 |
| Tinggi (mm) | 717 | 501 | 717 | 501 | 717 |
| Berat Bersih (Kg) | 68 | 18 | 70 | 20 | 28 | 30 | 30 |
| * Spesifikasi dapat berubah tanpa pemberitahuan terlebih dahulu |
