Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Current adjustment range: | HLG-80H/100H: 60%~100% ; HLG-120H: 50%~100% | DC adjustment range: | ±10% rated output voltag e (A-Type only) |
---|---|---|---|
Size(LxWxH) (mm): | 220x 68x 38.8 | Over voltage protection: | 110%~140% rated output v oltage |
WORKING TEMP.: | -40 ~ +70℃(Refer to "Derating Curve") | WORKING HUMIDITY: | 20 ~ 95% RH non-condensing |
WITHSTAND VOLTAGE: | I/P-O/P:3.75KVAC I/P-FG:2KVAC O/P-FG:1.5KVAC | Over current protection: | 95%~108% constant current lim iting, auto-recovery |
Cahaya Tinggi: | daya tinggi dipimpin power supply,LED Cahaya Power Supply |

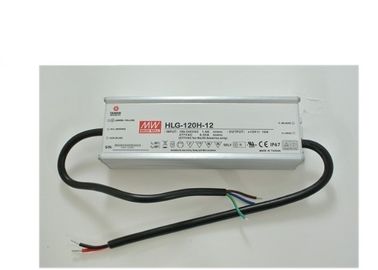

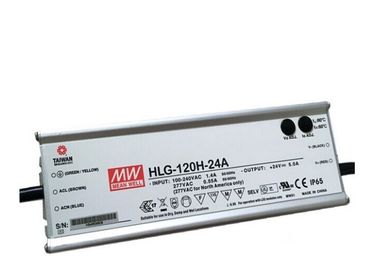

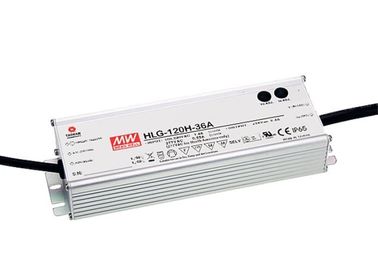

IP67 High Power LED Lampu LED Driver Power Supply HLG-120H-36A
HLG Series Fitur (80 ~ 120W Efisiensi tinggi dengan PFC):
1. masukan Universal AC (hingga 305VAC) / Penuh
2. Perlindungan: sirkuit pendek / Over saat / Over tegangan / Over temperatur
3. Built-in fungsi PFC aktif
4. Efisiensi tinggi hingga 93,5%
5. desain IP67 / IP65 untuk instalasi indoor atau outdoor
6. Arus output disesuaikan melalui kabel keluaran atau potensiometer internal yang
7. Cooling oleh konveksi udara bebas
8. Cocok untuk kering, basah, dan basah
9. Cocok untuk pencahayaan LED dan aplikasi penerangan jalan
10. Bertemu 4kV tingkat kekebalan lonjakan (IEC61000-4-5)
11. Kelas 2 unit daya / Lulus LPS (kecuali untuk HLG-120H)
12. Beberapa model untuk pilihan:
A-Type: IP65 dinilai. tegangan output dan tingkat arus konstan dapat diatur melalui potensiometer internal yang
B-Type: IP67 dinilai dan built-in 3 in 1 fungsi peredupan (1 ~ 10VDC, sinyal PWM, atau resistance)
Kosong-Type: IP67 dinilai. Kabel untuk I / O koneksi
BL-Type (option): untuk HLG-80H B-Type saja, "UL8750 terdaftar" safety & IP66 disetujui, kontak BERARTI BAIK untuk rincian
D-Type (option): IP67 dinilai. Timer fungsi peredupan, kontak BERARTI BAIK untuk rincian (safety tertunda untuk
100W / 120W)
13. model CQC Opsional tersedia (HLG-80H / 100H / 120H-A / jenis Kosong)
14. 5 tahun garansi
Seri Fitur HLG-120H:
1. Universal AC input / Penuh (hingga 305VAC)
2. Built-in fungsi PFC aktif
3. Efisiensi tinggi hingga 93,5%
4. Perlindungan: sirkuit pendek / Over saat / Over tegangan / Over temperatur
5. Pendingin oleh konveksi udara bebas
6. Titik OCP disesuaikan melalui kabel keluaran atau potensiometer internal yang
7. desain IP67 / IP65 untuk instalasi indoor atau outdoor
8. Tiga dalam satu fungsi peredupan (1 ~ 10Vdc atau sinyal PWM atau resistance)
9. Cocok untuk pencahayaan LED dan aplikasi bergerak tanda
10. Kepatuhan terhadap peraturan keselamatan seluruh dunia untuk pencahayaan
11. Cocok untuk / basah / lokasi basah kering
12. 5 tahun garansi
Supplies HLG Seri Power:
HLG-40H Series, HLG-60H Series, HLG-80H Series, HLG-100H Series, HLG-120H Series, HLG-150H Series, HLG-185H Series, HLG-240H Series, HLG-320H Series, HLG-600H Series
Detail cepat HLG-120H LED Power Supply:
HLG-120H Series | ||||
Model nomor. | Keluaran | Tol. | R & N | Effi. |
HLG-120H-12 (A) | 12V, 0 ~ 10A | ± 2,5% | 150mV | 92.0% |
HLG-120H-15 (A) | 15V, 0 ~ 8.0A | ± 2,0% | 150mV | 92.0% |
HLG-120H-20 (A) | 20V, 0 ~ 6.0a | ± 1,0% | 150mV | 93,0% |
HLG-120H-24 (A) | 24V, 0 ~ 5.0A | ± 1,0% | 150mV | 93,0% |
HLG-120H-30 (A) | 30V, 0 ~ 4.0A | ± 1,0% | 200mV | 93,0% |
HLG-120H-36 (A) | 36V, 0 ~ 3.4A | ± 1,0% | 200mV | 93,0% |
HLG-120H-42 (A) | 42V, 0 ~ 2.9A | ± 1,0% | 200mV | 93,0% |
HLG-120H-48 (A) | 48V, 0 ~ 2.5A | ± 1,0% | 200mV | 93,5% |
HLG-120H-54 (A) | 54V, 0 ~ 2.3a | ± 1,0% | 200mV | 93,5% |
() = A, B, BL, D atau Kosong
Spesifikasi dari HLG-120H:
Model nomor. | HLG-120H | |
AC kisaran tegangan input | 90 ~ 305VAC; 127 ~ 431VDC | |
lonjakan arus AC (maks.) | Cold start, 60A di 230VAC | |
Kisaran penyesuaian DC | ± 10% tegangan nilai output (A-Type saja) | |
Kisaran penyesuaian saat | HLG-80H / 100H: 60% ~ 100%; HLG-120H: 50% ~ 100% | |
Atas perlindungan saat | 95% ~ 108% konstan membatasi arus, auto-recovery | |
Atas perlindungan tegangan | 110% ~ 140% tegangan nilai output | |
Lebih dari temp. perlindungan | Matikan o / p tegangan, ulang daya pada untuk memulihkan | |
Setup, kenaikan, terus waktu | 500ms, 50ms, 16ms pada beban penuh dan 230VAC | |
menahan tegangan | I / PO / P: 3.75kVAC, I / P-FG: 2kVAC, O / P-FG: 1.5kVAC | |
bekerja suhu | -40 ~ + 70Celsius (lihat kurva keluaran derating) | |
Standar keamanan | UL8750, TUV EN61347-1, EN61347-2-13, PSE J61347-1, J61347-2-13 disetujui; UL8750 terdaftar untuk HLG-80H- □ BL saja; ENEC EN61347-1, EN61347-2-13 untuk HLG-120H hanya | |
standar EMC | EN55015, EN55022 kelas B (kecuali untuk HLG-80H), EN61000-3-2 kelas C, EN61000-3-3, EN61000-4-2,3,4,5,6,8,11, EN61547 | |
Koneksi | Memasukkan | UL dinilai, SJTW 18AWGx3C (30cm) |
Keluaran | A / D / Kosong-Type: SJTW 14AWGx2C (30cm); B-Type: SJTW 14AWGx2C (30cm) + SJTW 18AWGx2C (30cm) | |
Dimensi (PxLxT) (mm) | 220x 68x 38,8 |
CATATAN:
1. Semua parameter TIDAK disebutkan khusus diukur pada 230VAC input, nilai beban dan 25 ℃ suhu ambien.
2. Ripple & kebisingan diukur pada 20MHz bandwidth dengan menggunakan 12 "twisted pair-wire diakhiri dengan 0.1uf & kapasitor paralel 47uf.
3. Toleransi: termasuk mengatur toleransi, peraturan baris dan regulasi beban.
4. Silakan lihat "METODE DRIVING OF LED MODUL".
5. derating mungkin diperlukan di bawah tegangan input rendah. Silakan periksa karakteristik statis untuk lebih jelasnya.
6. ketik saja.
7. Keselamatan dan desain EMC mengacu EN60598-1, CNS15233, GB7000.1, FCC part18.
8. Panjang mengatur waktu diukur pada dingin pertama awal. ON / OFF listrik dapat menyebabkan peningkatan waktu set up.
9. Catu daya dianggap sebagai komponen yang akan dioperasikan dalam kombinasi dengan peralatan akhir. Sejak kinerja EMC akan terpengaruh oleh instalasi selesai, produsen peralatan akhir harus-kualifikasi ulang EMC Directive pada instalasi lengkap lagi.
10. Lihat pernyataan jaminan.
11. Untuk memenuhi persyaratan peraturan ErP terbaru untuk perlengkapan pencahayaan, ini power supply LED hanya dapat digunakan di belakang switch tanpa secara permanen terhubung ke listrik.
HLG-120H Series Datasheet:
