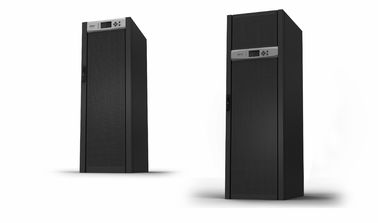

ZH Seri 3 Phase online UPS 15-400kVA, Output PF0.9 Transformless

Daya (kVA / kW)

Penilaian 15kVA / 13.5kW 20kVA / 18kW; 30kVA / 27kW 40kVA / 36kW;

60kVA / 54kW 80kVA / 72kW; 100kVA / 90kW 120kVA / 108kW

160kVA / 144kW 200kVA / 180kW; 300kVA / 270kW 400kVA / 360kW

Topologi

Konversi ganda online UPS

Frekuensi operasi

50/60 Hz (40-72 Hz)

faktor daya masukan

> 0,99 khas

distorsi arus masukan

≤ 3% THD

input listrik

tegangan input nominal

400 / 230V, 4 kawat (380 / 415V dipilih)

berbagai tegangan input

-15%, + 20% dari nominal (400V) pada beban 100% tanpa menghabiskan baterai

output listrik

tegangan output nominal

400/230, 4 kawat (380 / 415V dipilih)

regulasi tegangan output

± 1% Static; <5% dinamis pada 100% perubahan beban resistif, <20 ms waktu respon

Baterai

Baterai

192-240 Sel (dipilih terus-menerus untuk 15-80kVA) 216/222/228/234/240 Sel (Dipilih untuk 100-400kVA)

metode pengisian

ABM Pengisian Cyclic

Umum

Efisiensi Umum

Hingga 98% modus efisiensi tinggi (15-80kVA) hingga 98,5% modus efisiensi tinggi (100-400kVA) hingga modus dua konversi 94%

Overload

150% selama 1 menit, 125% selama 10 menit,> 150% untuk 150ms

UPS memotong

Otomatis pada kelebihan atau kegagalan UPS

teknologi paralel

Powerware Hot Sync ® Teknologi

Dimensi W x D x H (mm)

500 x 710 x 960 15-20kVA (dengan baterai internal) 500 x 710 x 1.230 30kVA (dengan baterai internal) 500 x 710 x 1.500 40kVA (dengan baterai internal) 600 x 800 x 1.876 60-200kVA
1600 x 820 x 1880 300 / 400kVA

Peringkat kabinet

IP20 dengan standar filter debu bisa dicuci

Bobot tanpa baterai internal

15 / 20kVA-72 kg, 30kVA-91kg, 40kVA-120kg, 60kVA-202kg, 80kVA-245kg, 100kVA-283kg, 120kVA-311kg, 160 / 200kVA-457kg, 300kVA-860kg, 400kVA-970kg

Bobot dengan baterai internal

15 / 20kVA-272kg, 30kVA-376kg, 40kVA-490kg

komunikasi

pameran

LCD grafis dengan backlight biru

LED

(4) LED untuk pemberitahuan dan alarm

alarm terdengar

iya nih

port komunikasi

(1) RS-232, (1) USB, (1) EPO

slot komunikasi

(2) teluk Mini-slot komunikasi

lingkungan

Suhu Operasional

0ºC sampai + 40ºC Baterai direkomendasikan max. + 25ºC

suhu penyimpanan

-25ºC Hingga + 55ºC tanpa baterai + 15ºC untuk + 25ºC dengan baterai

Kelembaban relatif

5-95%, non-kondensasi

kebisingan suara

15-20kVA ≤ 55 dBA pada 1m 30-40kVA khas ≤ 62 dBA pada 1m 60-120kVA khas ≤ 65 dBA pada 1m 160-200kVA khas ≤ 70 dBA pada 1m khas 300-400kVA ≤ 73 dBA pada 1m khas

tinggi

<1000m di + 40 ° C

sertifikasi

standar EMI

EN55022 / EN55024

kepatuhan EMC

IEC 62040-2

Kualitas

ISO 9001: 2000 dan ISO 14001: 1996

aksesoris komunikasi

Jaringan-MS

Web / SNMP Card

Modbus-MS

Web / SNMP dan Modbus Card

Relay-MS

Relay (Kontak Kering) Connection Card -DB9

industri Relay

Relay (Kontak Kering) Kartu -terminal Connection

116750224-001

Lingkungan Memantau Probe (EMP) kit (perlu plug ke Web / SNMP Card atau Web / SNMP dan Modbus Card bekerja

aksesoris sistem

lemari baterai & pemutus sirkuit baterai (60-200kVA)

Switches pemeliharaan Bypass (MBS) (100-200kVA, standar pada 15-80kVA)

entri atas kabel (60-200kVA, standar pada 300-400kVA)

Sistem modul paralel (60-200kVA)

Ganda masukan kit (15-80kVA)

IP21 hood (15-200kVA)

Belakang cerobong asap (60-200kVA)

Karena perbaikan produk yang berkelanjutan, spesifikasi dapat berubah tanpa pemberitahuan.
