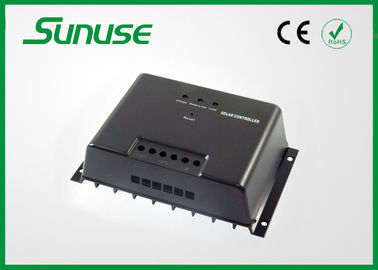

24 volt 20a MPPT surya charge controller regulator untuk digunakan lampu jalan surya
Detil Cepat:
20a surya biaya MPPT kontroler
, fungsi Tracking Maximum Power Point cerdas
fungsi multi-protect
Spesifikasi:
Model | MPPT2024Z |
Memasukkan | Tegangan PV maksimum | ≤70V |
Rentang tegangan MPP | 12V ~ 70V (24V ~ 70V) |
Keluaran | tegangan sistem | 12V (24V) |
Tegangan baterai maksimum | 16V (32V) |
Pengisian arus maksimum | 20A |
Arus beban maksimum | 20A |
sendiri konsumsi | ≤15mA |
Pengisian mode kontrol | 3-stage (Bulk, Absorption, Lampung) |
biaya mengambang | 13.8V (27.6V) |
biaya penyerapan | 14.4V (28.8V), selama 2 jam |
Beban pemutusan (LVD) | 11.5V (23.0V) |
Beban rekoneksi (LVR) | 12.6V (25.2V) |
kompensasi suhu | -4mV / Sel / ° C |
Jenis baterai | Asam timbal (GEL, AGM, Kebanjiran) |
Lain | efisiensi maksimum | 97% |
antarmuka manusia | LED, tombol |
gaya pendinginan | Pendingin pasif |
Ukuran kawat maksimum | 10mm 2 |
Kisaran suhu ambien | -10 Sampai +50 ° C |
Kisaran suhu penyimpanan | -30 Ke +80 ° C |
Kelembaban | 0 sampai 90%, tanpa kondensasi |
Ukuran | 118,5 x 188 x 54,5 mm |
Berat | 0,8 Kg |
grounding | landasan positif |
Tingkat proteksi | IP32 |
| Jaminan | 1 tahun |
Charge controller solar membentuk komponen penting dari hampir semua sistem tenaga surya yang memanfaatkan baterai. Charge controller digunakan untuk mengatur arus yang mengalir dari panel surya ke baterai. Ini pengendali surya mencegah baterai dari kerusakan yang disebabkan oleh overcharge dan lepaskan baterai dalam kasus debit parah dengan menutup beban. pengendali biaya surya mudah Photovoltech ini secara khusus dirancang untuk meningkatkan kinerja baterai dan meningkatkan kehidupan.
Fitur Utama:
- Sebuah kontroler hemat energi untuk pedesaan / sistem pengisian solar perkotaan
- Low Power Beban Controller dan PWM solar charger di Unit tunggal
- solusi sempurna untuk kebutuhan perkotaan dan pedesaan
- Membuat baterai yang sehat untuk jangka waktu lama
- pemanfaatan optimal Solar Power
- Opsional Dawn / Dusk Operasi dengan Timer
- Penyisihan Suhu Kompensasi
- PV rendah untuk Baterai drop
- Instalasi mudah
- Penanganan sederhana
Pengenalan teknologi MPPT:
MPPT berarti maksimum pelacakan power point. Itu membuat panel surya bekerja pada titik maksimum (ext Titik B) dengan menggunakan teknologi konversi daya. eMPPT adalah pengendali biaya baru diteliti dan dikembangkan oleh perusahaan kami, dan menggunakan MCU untuk melacak titik daya maksimum panel surya cerdas untuk menghasilkan tenaga lebih dari panel surya.
Tentang MPPT Pengisian: pengisian Bulk, pengisian Penyerapan, Float pengisian
(1) teknologi Maximum Power Point Tracking
Controller menggunakan Buck sirkuit konversi dan teknologi MCU untuk melacak titik daya maksimum untuk menerapkan output daya maksimum panel surya dalam intensitas pencahayaan yang berbeda dan suhu. Algoritma MPPT meningkatkan efisiensi sistem PV Anda dan mengurangi jumlah panel surya.
(2) Multi-tahap Biaya Kontrol
The mulai tegangan pengisian baterai berbeda, controller akan menggunakan strategi pengisian yang berbeda untuk menyelesaikan proses pengisian. Ketika memulai pengisian tegangan baterai lebih rendah dari 12.4V (untuk baterai 12V), baterai akan melalui tiga tahap sebagai Bulk, Penyerapan dan Float pengisian. Ketika memulai pengisian tegangan baterai lebih tinggi dari 12.4V (untuk baterai 12V), baterai akan melalui dua tahap sebagai Massal dan Float pengisian.
Massal Charge, Penyerapan Charge, mengambang Charge.
(3) Biaya Tegangan Suhu-kompensasi
(4) Pengendalian Discharge
(5) Perlindungan terhadap Reverse Baterai Connected
(6) Perlindungan terhadap Reverse Connected Modul Solar
(7) Reverse Perlindungan sekarang
(8) Lebih Perlindungan temperatur
(9) PV Lebih Perlindungan tegangan
(10) sekarang terbatas untuk berlebihan Pengisian sekarang
Perlindungan Overload (11) Beban output
Perlindungan terhadap berbagai parameter:
- Surya / baterai polaritas terbalik.
- Sebaliknya baterai aliran arus ke array surya pada malam
- Selama pengisian arus dan pendek.
- Output tegangan lebih
- Suhu yang berlebihan heat sink
SOLUSI MASALAH:
Fenomena: Hijau LED off, indikator baterai LED berwarna merah.
Alasan: tegangan rendah dari baterai
Larutan:
A: Potong daya, lepaskan beban; menyambung kembali beban setelah biaya menjadi normal.
B: biaya masalah Baterai: Meningkatkan daya panel surya atau mengganti baterai.
Fenomena: Baterai indikator LED oranye dan indikator beban LED hijau, beban tidak bisa bekerja.
Alasan: Lebih dari beban atau arus pendek menyebabkan controller sekering dalam memotong
Solusi: 10-20 menit setelah tersingkir kerusakan tersebut, sekering akan secara otomatis kembali bekerja.
