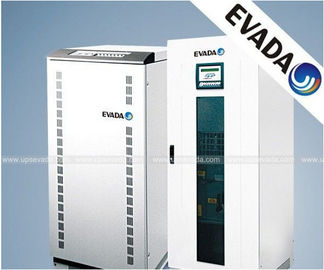

UPS Online Kustom / UPS 3 Fase Rendah Frekuensi Untuk Jaringan Atau Pencahayaan Jalan Raya
Detail cepat:
Nama: tiga inout dan tiga frekuensi daya output UPS online seri HP 10KVA ~ 400KVA
Merek: EVADA
Fase: tiga Fase
Deskripsi:
Online tiga masukan dan tiga frekuensi daya output UPS seri HP, yang kapasitas unitnya dari 10KVA hingga 400KVA, adalah sistem gelombang daya tak terputus gelombang daya kinerja tinggi, yang dirancang untuk aplikasi utama seperti pusat pemrosesan data, sistem host, manufaktur, dan telekomunikasi peralatan, peralatan medis. Ketersediaannya yang tinggi dan keandalan yang tinggi memberikan perlindungan penting untuk sistem aplikasi utama yang besar. Rangkaian UPS menerapkan konversi ganda murni teknologi IGBT online dan prosesor digital DSP berkecepatan tinggi dan memastikan output gelombang sinus dari tegangan dan frekuensi stabil.
Online tiga input dan tiga frekuensi daya output UPS seri HP menerapkan teknologi dikendalikan paralel digital canggih, dapat menampung hingga 8 mesin yang berjalan, dan dapat memberikan opsi klien, seperti filter penekan harmonik, transformator isolasi dan adaptor SNMP dan lainnya.
Aplikasi:
Penerangan jalan raya, penagihan, ruang sistem jaringan skala kecil dan menengah, pusat penagihan, pusat panggilan, grup layanan bisnis, aplikasi kontrol proses industri, otomatisasi kantor skala kecil dan menengah, peralatan komputer, peralatan presisi, peralatan medis, dll.
Spesifikasi:
model | HP 1000 | HP 1500 | HP20 00 | HP30 00 | HP 4000 | HP60 00 | HP 8000 | HP 10.000 | HP 12000 | HP 16000 | HP20 000 |
kemampuan | 10KVA | 15KVA | 20KVA | 30KVA | 40KVA | 60KVA | 80 KVA | 100 KVA | 120 KVA | 160 KVA | 200 KVA |
sistem |
Kekuasaan faktor input COSΦ: | 100 ～ 70% |
Secara keseluruhan efisiensi | 92 ～ 94% (memuat 100%) |
Terpencil sinyal | Tiga sinyal kontak (rendah daya, pelepasan baterai, bypass / fault) ； output12Vdc 80mA |
Terpencil kontrol | EPO dan memotong |
Komputer pemantauan Pelabuhan | RS232 |
Operasi suhu | 0 ± 40 ℃ |
Maksimum relatif kelembaban | 95% (Tanpa kondensasi) |
pendinginan | Ventilasi angin cerdas paksa (Kecepatan kipas bervariasi dengan beban)) |
Keamanan standar | Standar keamanan: GB4943; Kecocokan elektromagnetik: GB7260.2, GB / T 17626.2 ～ 5 |
Ukuran W * D * H (mm) | 555 × 720 × 1200 | 800 × 740 × 1400 | 1200 × 740 × 1400 | 1420 × 860 × 1600 |
berat (tanpa baterai) Kg | 200 | 220 | 260 | 300 | 360 | 480 | 550 | 900 | 1020 | 1220 | 1550 |
Masukan yang diperbaiki (UPS standar) |
Dinilai tegangan | 380V 3 fasa |
Tegangan Jarak | ± 20% |
dinilai frekuensi | 50 / 60Hz Identifikasi secara otomatis |
Frekuensi Jarak | 45 ～ 65 |
Masukan maksimum daya (A) | 18 | 28 | 37 | 55 | 72 | 103 | 130 | 175 | 220 | 280 | 350 |
baterai |
Tegangan terukur | 384VDC | 432VDC | 480VDC |
Isi pengaturan saat ini | 0,1A × C10 |
Output inverter |
Output inverter (V) | 380 (3 fasa + N) |
Nilai Saat Ini (A) | 14 | 22 | 29 | 43 | 58 | 87 | 115 | 148 | 186 | 235 | 296 |
Tegangan fase pengaturan | 200 ～ 244V (Panel Kontrol) |
Puncak (Lpeak / Lrms) | 3:01 |
bentuk gelombang | Gelombang sinus |
Distorsi dari Linear tegangan beban | ＜ 2% |
Distorsi dari tidak linier tegangan beban bentuk gelombang | ＜ 5% |
Stabilitas stabil tegangan | ± 1% |
Tanggapan dari Sementara tegangan | ± 5% dalam 10 ms |
kelebihan beban | 600 '/ 10' / 1 '(110/125/150% terukur saat ini) |
Efisiensi dari inverter | 94% (memuat 100%) | 96% (memuat 100%) |
memotong |
Tegangan terukur (V) | 380 (3 fasa + N) |
Rentang input tegangan | ± 15% (dapat menyesuaikan dari panel kontrol ± 10%, ± 25%) |
dinilai frekuensi (Hz) | 50/60 |
jarak frekuensi | ± 2% (dapat menyesuaikan dari panel kontrol ± 5%) |
Konversi saat inverter / memotong | ＜ 1ms |
kelebihan beban kemampuan | 10 '/ 1' / 18 "(150/175/200% terukur saat ini) |
model | HP25000 | HP30000 | HP35000 | HP40000 |
kemampuan | 250 KVA | 300 KVA | 350 KVA | 400 KVA |
sistem |
Faktor daya output COSΦ: | 100 ～ 70% |
Efisiensi keseluruhan | 94% (load100%) |
Sinyal jarak jauh | Tiga sinyal kontak (daya rendah, debit baterai, bypass / kesalahan) ； output12Vdc 80mA |
Kontrol jarak jauh | EPO dan memotong |
Port pemantauan komputer | RS232 |
Suhu Operasional | 0 ± 40 ℃ |
Kelembaban relatif maksimum | 95% (Tanpa kondensasi) |
pendinginan | Ventilasi angin cerdas paksa (Kecepatan kipas bervariasi dengan beban) |
Standar keamanan | Standar keamanan: GB4943; Kompatibilitas elektromagnetik: GB7260.2, GB / T 17626.2 ～ 5 |
Ukuran W * D * H (mm) | 1600 * 800 * 1800 | 2200 * 1000 * 2000 |
berat badan (tanpa baterai) Kg | 1950 | 2250 | 2650 | 3150 |
Masukan yang diperbaiki (Dua belas - penyearah pulsa) |
Tegangan terukur | 380V 3 fasa |
Kisaran Tegangan | ± 20% |
frekuensi pengenal | 50 / 60Hz Identifikasi secara otomatis |
rentang frekuensi | 45 ～ 65 |
Masukan maksimum daya (A) | 450 | 540 | 630 | 720 |
baterai |
Tegangan terukur | 480VDC | 576VDC |
Mengisi daya saat ini pengaturan | 0,1A × C10 |
Output inverter |
tegangan pengenal (V) | 380 (3 fasa + N) |
nilai saat ini (A) | 378 | 454 | 530 | 606 |
Pengaturan tegangan fase | 200 ～ 244V (Panel Kontrol) |
peak (Lpeak / Lrms) | 3: 1 |
bentuk gelombang | Gelombang sinus |
Distorsi linear tegangan beban | ＜ 2% |
Distorsi nonlinier tegangan beban | ＜ 5% |
Stabilitas steady-state tegangan | ± 1% |
Tanggapan sementara tegangan | ± 5% dalam 10 ms |
kelebihan beban | 600 '/ 10' / 1 '(110/125/150% terukur saat ini) |
Efisiensi inverter | 95% (memuat 100%) | 96% (memuat 100%) |
memotong |
Tegangan terukur (V) | 380 (3 fasa + N) |
Rentang tegangan input | ± 15% (dapat menyesuaikan dari panel kontrol ± 10%, ± 25%) |
Frekuensi dinilai (Hz) | 50/60 |
rentang frekuensi | ± 2% (dapat menyesuaikan dari panel kontrol ± 5%) |
Waktu konversi inverter / memotong | ＜ 1ms |
Kemampuan overload | 10 '/ 1' / 18 "(150/175/200% terukur saat ini) |
Keunggulan kompetitif:
1. teknologi IGBT 6th yang canggih
2. Manajemen baterai tingkat lanjut
3. Tindakan perlindungan komprehensif dan andal terhadap semua jenis masalah daya
4. Uji diri saat memulai UPS
5. Kontrol Saat Lanjut
6. Teknologi pemrosesan informasi yang dimanusiakan
7. Kemampuan monitor lokal dan jarak jauh yang cerdas dengan port RS232
