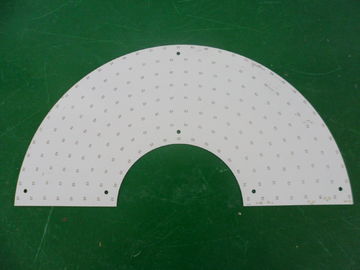

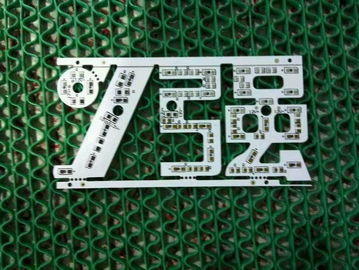

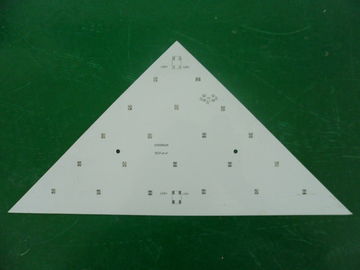

Surya LED Street Lighting System LED PCB Circuit Board 1 Lapisan / 2 layer 0.3mm - 3mm
Profesional PCB Manufaktur
Bahan dasar: Aluminium
Lapisan: 1 lapisan / 2 lapisan
Tebal papan: 0.3-3mm
Min.Board Dimensi: 4x4mm
Max.Board Dimensi: 1500x600mm
lapisan tembaga: 1oz / 2oz / 3oz
Solder Mask: Putih
Silkscreen: Hitam
Permukaan akhir: LF HAL / HAL / OSP / Gold perendaman / Perak plating
Outline Profil: CNC Routing / V-Cut / Punching
Semua parameter dapat disesuaikan!
Profesional Majelis PCB:
Profesional Permukaan-mount dan Melalui-lubang solder Teknologi.
Berbagai ukuran seperti 1206,0805,0603 komponen teknologi SMT.
ICT (Dalam Circuit Test), FCT teknologi (Circuit Uji Fungsional).
Majelis PCB Dengan UL, CE, FCC, RoHS Persetujuan.
teknologi solder reflow gas nitrogen untuk SMT.
Tinggi Standard SMT & Solder Majelis Line.
kepadatan tinggi kapasitas teknologi penempatan papan saling berhubungan.
Merakit PCB untuk Anda, plz klik di sini
Kebutuhan Kualitas kami:
Kita sekarang menerapkan sistem mutu internasional meliputi: UL (E465880), TS16949, ISO14001, ISO9001
Target kualitas:
pada waktu pengiriman: ≥98%;
ganda lapisan papan penerimaan: ≥97%
empat lapisan papan penerimaan: ≥95%
enam-lapisan papan penerimaan: ≥92%
delapan lapisan papan penerimaan: ≥88%
sepuluh-lapisan papan penerimaan: ≥85%
kepuasan pelanggan: ≥98%
tingkat keluhan / ditolak tingkat: ≤ 1%
Kebijakan Lingkungan kami:
Kami berkomitmen untuk:
Mematuhi peraturan lingkungan
Mencegah kecelakaan lingkungan
Mencegah polusi dan mengurangi pemborosan
Meminimalkan konsumsi sumber daya
Pendidikan karyawan kami dalam kesadaran perlindungan lingkungan
Mengatur sistem manajemen lingkungan dan memperkuat kebijakan lingkungan
kepatuhan RoHS dan Timbal Gratis
Aplikasi
Hal ini dapat digunakan 2835,5630,3014,5050,3525, Cree, Nichia, Osram LED
Untuk semua jenis lampu LED
timbal Waktu
Sampel: 3-4 hari
Produksi massal: 7-15 hari (tergantung pada kuantitas)
Syarat pembayaran
T / T, Western Union
Packing dan Pengiriman
paket vakum dalam karton
pabrik Kemampuan
Barang | manufaktur Kemampuan |
Pengobatan permukaan | OSP
Perendaman Emas Immersion Perak Immersion Tin Memimpin Gratis HAL Plating Perak |
Lapisan PCB Jenis | satu sisi, sisi ganda |
Max. Ukuran Panel kerja | 1500mm * 600mm |
Min. Ukuran Panel kerja | 4mm * 4mm |
AL Substrat Tebal | 0.3mm-4mm |
Min. lebar konduktor | 0.15mm |
Min. konduktor spasi | 0.15mm |
Min. Ukuran lubang pengeboran | 0.2mm |
Piring Toleransi Tebal | ± 0.1mm |
Selesai Toleransi Panel | ± 0.1mm |
V-CUT Penyelarasan | ± 0.1mm |
Lubang Dia Toleransi | ± 0.05mm |
Lubang Posisi Toleransi | 0.076mm ± |
Selesai Copper Tebal | 35um-105um (1oz-6oz) |
Etsa bawah Cut | > / = 2,0 |
PTH & Panel Plating Keseragaman | > 90% |
Eing / Flash Emas Tebal | 1-5u '' |
Solder Masker Tebal | 15um-35um |
Min. Solder Masker Bridge | 0.076mm (3mil) |
Sablon | Putih / hitam (tergantung pada kebutuhan Anda) |
Konduktivitas termal | 1.0 ~ 20W / MK |
menahan Tegangan | AC 2000V, DC 1500 ~ 4000V |
Sekilas JHD PCB Perusahaan
Lini produksi
JHD PCB dalam profesional pencahayaan adil
Tips Beli
Sebuah. Jika Anda ingin membeli PCB kami, Anda harus menyediakan file Gerber formal atau file * .pcb atau sesuatu seperti itu.
b. Jika Anda ingin membeli oleh jumlah besar, silahkan bertanya dengan sqm.
c. Jika Anda ingin membeli PCBA, Anda harus menyediakan file Gerber, file * .pcb, daftar BOM dll
d. Jika Anda ingin mereproduksi beberapa papan PCB exsited untuk Anda, silahkan terlebih dahulu memberikan gambar yang sangat jelas, maka jika Anda puas dengan kutipan perkiraan kami, kemudian kirimkan hal yang nyata, sehingga kita bisa mengkloning untuk Anda.
e. Jika tidak ada di atas dapat membantu Anda, silahkan hubungi kami langsung oleh Skype, QQ atau Email. Kami sangat senang untuk menjawab pertanyaan Anda bertanya, kepuasan Anda adalah tujuan akhir kami.
JHD PCB ingin menjadi mitra terpercaya Anda dalam waktu dekat!
