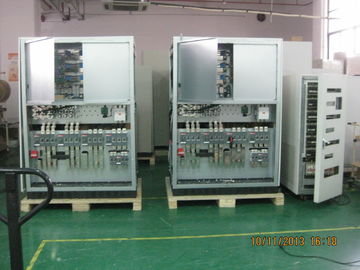

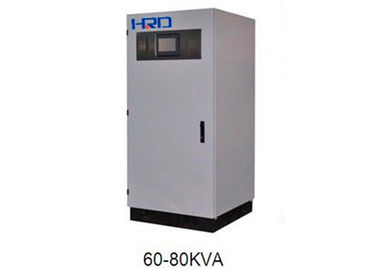

Low Frequency 3 Phase online UPS 10KVA - 400KVA Dengan RS232
Pengantar: Powervalue (Ⅱ) ditingkatkan DSP dikendalikan online LF UPS dengan output transformator isolasi. Hal ini dapat menjadi sempurna besar perisai listrik kapasitas Anda untuk beban kritis dan industri Anda.
KUALITAS POWER SUPPLY
HRD PV (II) seri adalah On-Line ganda konversi (VFI) UPS dengan output transformator isolasi, satuan kapasitas dari 10KVA ke 400KVA. Hal ini kebal terhadap gangguan pada jalur suplai daya listrik karena memiliki input dan output khusus filter. Dunia teknologi terkemuka DSP, dengan prosesor DSP kecepatan tinggi yang diadopsi untuk menjamin sistem stabilitas tinggi dan memberikan pasokan daya output yang stabil untuk semua jenis beban yang keras.
Application SEMPURNA: center Tengah dan data yang besar, Telecom, Keuangan, Lalu Lintas, Pertahanan, Medis, Pendidikan, Energi, Industri, Industri, dll
KEANDALAN MAKSIMAL
Maju DPS alat teknologi sangat meningkatkan kehandalan, karena pengurangan komponen elektronik menurunkan kemungkinan kerusakan. Kontrol digital disediakan oleh mikroprosesor itu, dalam PV (II) seri mengontrol semua parameter internal sehingga meningkatkan keandalan dan kinerja. Pada sambungan paralel, kontrol digital menjamin keseimbangan arus, yang umumnya berubah dari waktu ke waktu karena fenomena seperti getaran dan suhu, antara unit UPS dan pertukaran informasi dengan tidak perlu untuk tuning manual. MTBF> 200,000h.PV (II) telah dirancang sehingga dapat dihubungkan secara paralel bahkan setelah instalasi unit pertama. Ketersediaan listrik dapat ditingkatkan berkat berbagai konfigurasi yang tersedia seperti konfigurasi paralel, fungsi dual Bus dan sistem dinamis Ganda Bus.
HIGH SPEED DSP PROCESSOR: Memastikan operasi lebih cepat dan stabil
OUTPUT 100% unbalance LOAD
Up dapat menerima 3phase 100% beban tidak seimbang untuk memenuhi jenis konfigurasi beban.
Fungsi ECO: di bawah kondisi listrik yang baik, UPS dapat bekerja di ECO Mode, efisiensi mencapai 98%, hijau dan hemat energi;
BEBAN UPS UNTUK INDUSTRI
PV-Plus dengan kemampuan yang kuat overload, isolasi galvanik output dan distorsi arus harmonik yang rendah, adalah solusi ideal untuk aplikasi industri.
Berkat arus baterai tinggi, PV Ditambah Series cocok untuk bekerja dengan bank baterai besar karena dapat menjamin pengisian dalam 10 jam seperti yang direkomendasikan oleh produsen baterai.
FLEKSIBILITAS OPERASI: Semua peringkat daya dari PV (II) seri juga dapat digunakan sebagai Frequency Converter 50 sampai 60 Hz dan sebaliknya.
COLORFUL PANEL Multifuctional
The 7 inci berwarna-warni panel multifungsi memungkinkan pengoperasian yang mudah dan manusiawi dari UPS. Ini memberikan akses ke parameter yang paling penting: status dan alarm, perintah kontrol, input, output, pengukuran baterai (listrik, arus, tegangan, frekuensi dan suhu) dan pengaturan. Sistem diagnostik PV (II) seri 'mencakup hingga 128 alarm atau pesan yang memungkinkan identifikasi yang tepat dan rinci dari setiap peristiwa.
Baterai Advanced Manajemen (ABM)
Manajemen baterai yang optimal meliputi:
- Tes baterai periodik, dan secara otomatis mentransfer antara dorongan pengisian dan mengapung pengisian untuk memperpanjang umur baterai
- Menyesuaikan secara otomatis baterai arus pengisian sesuai dengan kapasitas baterai
- Kompensasi suhu Recharge (opsional)
- Sisa kembali tampilan waktu
KESELAMATAN MAKSIMAL UNTUK PERSONIL
Perangkat perlindungan feed back mencegah setiap tegangan kembali pakan di papan distribusi hulu, sehingga memastikan keselamatan personil pemeliharaan.
LENGKAP ACCESS DEPAN DAN NYAMAN CABLE CONNECTION
Akses frontal penuh untuk semua kekuatan dan komponen elektronik, yang mengurangi ruang lantai diperlukan dan akibatnya mengurangi biaya instalasi.
Dikonfigurasi dengan atas dan sambungan kabel bawah
PERFECT MANUSIA-MESIN KOMUNIKASI
Software UPS Monitor menampilkan informasi yang paling penting seperti input dan output tegangan, beban diterapkan, waktu back-up yang tersisa, dll, dalam bentuk grafik batang. Perangkat lunak ini mampu memberikan informasi bahkan dalam hal kegagalan, dalam mendukung diagnosa kesalahan. Perangkat lunak UPS Monitor dapat digunakan untuk program shutdown otomatis dari semua sistem terbuka dalam hal keluar hitam berkepanjangan. PV Plus juga dapat beroperasi dengan agen jaringan untuk aplikasi pada jaringan LAN atau WAN.
UPS berisi antarmuka perangkat keras berikut:
- RS232 antarmuka / RS485,
- Kontak kering: baterai rendah, debit baterai, memotong / breakdown
- EPO (Emergency Power Off) kontak untuk UPS mematikan menggunakan tombol darurat terpencil.
- Kartu SNMP (opsional)
PARALEL ADVANCED
Paralel maksimal hingga 8 unit dan berbagi baterai pack.10-80kva paralel umum dengan kartu paralel saja; 100kva-400kva, kartu paralel dengan penenun reaktansi dan UPS kapasitas yang berbeda dapat juga paralel;
DINAMIKA SISTEM BUS DUAL
Dua sistem independen diatur dalam konfigurasi Bus Ganda dapat digabungkan bersama-sama setiap saat untuk ekspansi sistem atau pemeliharaan. Ini memberikan banyak fleksibilitas dalam instalasi Anda dalam hal pemeliharaan atau jika diperlukan untuk mengubah tingkat redundansi dari kedua sistem.
EVENT LOG: 1000 peristiwa sejarah bisa diselamatkan, yang mudah untuk melacak status yang up operasi dan berguna untuk pemeliharaan
Spesifikasi teknis:
1) spesifikasi 10-120KVA:
Model | PV3310ii | PV3315ii | PV3320ii | PV3330ii | PV3340ii | PV3360ii | PV3380ii | PV33100ii | PV33120ii |
Kapasitas | 10KVA | 15KVA | 20KVA | 30KVA | 40KVA | 60kVA | 80KVA | 100KVA | 120KVA |
sistem |
Output PF | 0,8 (lag) |
Efisiensi sistem (modus inverter) | 92% (@ 100% load); beban 90% @ 50%; |
Efisiensi sistem (mode ECO) | 98% (@ beban 100%) |
Kebocoran arus maksimum | 100 (mA) |
MTBF | 200,000hours atas |
kering kontak | Standard: 3 jenis sinyal (BAT rendah, mode baterai, memotong / kegagalan.); Opsional: 14 kontak kering; Output: 12Vdc 80mA |
antarmuka komunikasi | RS232 standar, opsional: RS485 / MODBUS |
suhu operasi | 0 ~ 40 ° C |
Kelembaban | 95% (non-kondensasi) |
pendinginan | Udara paksa (kecepatan bervariasi sesuai dengan beban persen) |
Max. tinggi | Dalam 1000m (setiap 100increase, kapasitas penurunan -1%), 4000m Maksimum |
Kebisingan (dB) | 52 ~ 58 |
perlindungan IP (EN 60529) | IP20 |
Input / output cara | Bawah / belakang |
standar keamanan | keselamatan: GB4943, EN 50091-1; EMI: GB7260.2, GB / T 17.626,2 ~ 5EMC, EN 50091-2 |
Fisik |
W * D * H (mm) | 600 * 600 * 1280 | 800 * 800 * 1480 | 800 * 800 * 1800 |
Berat (Kg) | 195 | 210 | 220 | 305 | 340 | 500 | 600 | 800 | 950 |
AC input |
Nilai tegangan | 380/400 / 415VAC Tiga-fase tiga kawat |
Berbagai tegangan input | ± 15% - ± 25% adjustable) |
frekuensi tingkat | 50/60 Hz auto-akal |
Rentang frekuensi | 50 / 60Hz +/- 5Hz |
Masukan fungsi mulai lembut | 0-100%, 10-300s (settable) |
Faktor daya masukan | Dicapai 0.99 (ditambah filter harmonik) |
Input komponen harmonisa arus (THDi) | Bisa <5% (plus harmonik filter) |
Max. masukan saat [A] | 18 | 27 | 36 | 54 | 72 | 108 | 144 | 180 | 216 |
Output karakteristik dari rectifier |
Mempertahankan tegangan (20 ° C) | Type1 baterai dan 2: V = 435Vdc (2,266 x el.) |
Baterai Jenis 3: V = 424Vdc (2.21 x el.) |
Baterai jenis 0: nilai tegangan antara jenis 1 dan 2, Tegangan kisaran mengatur: V = 400 ~ 460Vdc |
Tegangan pengisian (20 ° C) | Type1 baterai dan 2: V (% pengisian <95%) = 445Vdc (2,32 x el.) |
Baterai Jenis 3: V (% pengisian <95%) = 460Vdc (2,4 x el.) |
Baterai jenis 0: nilai tegangan antara jenis 1 dan 2, Tegangan kisaran mengatur: V = 400 ~ 460Vdc |
Tegangan pengisian tertinggi | 445V |
Output charger akurasi pengaturan tegangan | 1% |
DC komponen tegangan riak | ≤1% |
Baterai |
Nomor unit (tegangan) | 384VDC (360-384v, dipilih) |
Pengisian pengaturan saat ini | 0.1C (kapasitas baterai) |
Tegangan baterai discharge akhir | Baterai jenis 1,2 dan 3: tanpa beban debit saat ini, V min = 346 [V dc] |
Baterai jenis 1,2 dan 3: arus keluaran = kapasitas Ah, V min = 316 [V dc] |
Baterai jenis 1,2 dan 3: arus keluaran> kapasitas Ah, V min = 306 [V dc] |
Baterai jenis 0: pabrik menetapkan nilai-nilai default, V min = 320 [V dc] Mengatur rentang: V min = 300 ~ 360 [V dc] |
Output inverter |
Kapasitas dinilai [KVA] | 10 | 15 | 20 | 30 | 40 | 60 | 80 | 100 | 120 |
Nilai kekuatan [KW] | 8 | 12 | 16 | 24 | 32 | 48 | 64 | 80 | 96 |
Tegangan [V] | 380/400 / 415VAC tiga fase empat-kawat |
Dinilai saat ini [A] | 12 | 18 | 24 | 36 | 48 | 72 | 96 | 120 | 144 |
Pengaturan tegangan fase | 200 ~ 244 V (control board) |
faktor puncak | 3: 1 |
waveform | Gelombang sinus |
Tegangan fase pergeseran (derajat) 100% beban seimbang | ± 1 ' |
Tegangan fase pergeseran (derajat) 100% beban tidak seimbang | ± 2 ' |
Fase perbedaan tegangan beban keseimbangan 100% | ± 1% |
Fase perbedaan tegangan 100% beban tidak seimbang | ± 3% |
Jumlah konten harmonik (THD v) 100% beban linier | <2% |
Jumlah konten harmonik (THD v) beban 100% non-linear | <5% |
Stabilitas tegangan stabil-negara | ± 1% |
Tanggapan tegangan transien | ± 5% dalam 10 ms |
frekuensi dinilai | Sama dengan input |
stabilitas frekuensi | Ketika asynchronous, ± 0,5%; sinkronisasi, ± 2% (dapat diatur untuk ± 1 ~ 5%, dengan operasi panel) |
Overload | 600 '/ 10' / 1 '(110/125/150% dinilai saat ini) |
Korsleting 0.1s | ganda masukan |
Efisiensi inverter (beban 100%) | 98% |
Bypass |
Kapasitas dinilai [KVA] | 10 | 15 | 20 | 30 | 40 | 60 | 80 | 100 | 120 |
Tegangan [V] | 380/400 / 415VAC Tiga fase empat-kawat |
Berbagai tegangan input | ± 15% (dapat disesuaikan dari panel kontrol ± 10%, ± 20%) |
Nilai frekuensi [Hz] | 50/60 |
Rentang frekuensi | ± 2% (dapat disesuaikan dari panel kontrol ± 5%) |
"STAND-BY ON" (mode Eco, bypass beralih ke inverter) waktu transfer | 2 ~ 5ms |
Inverter waktu transfer / memotong | <1ms |
Overload | 10 '/ 1' / 18 "(150/175/200% Nilai saat ini) |
konfigurasi standar | Proteksi arus umpan, memotong secara independen terisolasi |
| | | | | | | | | | | | | | | | | |
2) produk 160-400KVA tabel parameter spesifikasi:
Model | PV33160 ii | PV33200 ii | PV33250 ii | PV33300 ii | PV33350 ii | PV33400 ii |
Kapasitas | 160KVA | 200kVA | 250KVA | 300KVA | 350KVA | 400KVA |
6 pulsa | 12 pulsa | 6 pulsa | 12 pulsa | 6 pulsa | 12 pulsa | 6 pulsa | 12 pulsa | 6 pulsa | 12 pulsa | 6 pulsa | 12 pulsa |
parameter sistem |
Faktor daya keluaran | 0,8 (lag) |
Secara keseluruhan efisiensi (model normal) Beban 100% | 94% |
Beban 50% | 92% |
Efisiensi secara keseluruhan: (Mode ECO) Beban 100% | 98% |
Maksimum kebocoran arus (mA) | 100 |
Model ekonomi siaga | fungsi standar |
Waktu sebelum kegagalan berarti (MTBF) | Di atas 200.000 jam |
Sinyal kontak kering | Standar tiga sinyal kontrol (baterai rendah, debit baterai, memotong / breakdown); Opsional 14 kontrol sinyal, output 12Vdc 80mA |
Pelabuhan monitor komputer | Standar S232, ODBUS opsional |
menjalankan suhu | 0 ~ 40 ° C |
Kelembaban relatif maksimum | 95% (non-kondensasi) |
pendinginan | Ventilasi paksa (kecepatan kipas perubahan dengan beban) |
ketinggian maksimum | 1000m dinilai listrik (Meningkatnya 100m lebih rendah 1%) 4000m maksimum |
kebisingan dB | 54 ~ 62 |
perlindungan kelas (EN 60529) | IP20 |
Inlet dan outlet dari cara kawat | Bawah / belakang |
standar keamanan | Keselamatan: GB4943, EN 50091-1; kompatibilitas elektromagnetik: GB7260.2, GB / T 17.626,2 ~ 5EMC, EN 50091-2 |
parameter fisik |
Lebar (mm) | 1100 | 1400 | 1100 | 1400 | 1400 | 1400 | 1400 | 1400 | 1600 | 1600 | 1600 | 1600 |
Mendalam * tinggi (mm) | 800 * 1800 | 1000 * 2000 | 1100 * 2000 |
Berat (kg) | 1200 | 1550 | 1350 | 1750 | 1500 | 1950 | 1650 | 2150 | 1850 | 2400 | 2100 | 2700 |
Fitur masukan penyearah |
Nilai tegangan | 380/400 / 415VAC Tiga-fase tiga kawat |
rentang tegangan | ± 15% (± 25% adjustable) |
frekuensi dinilai | 50/60 Hz identifikasi otomatis |
Rentang frekuensi | 45 ~ 65 |
Input daya fungsi awal yang lambat | Ya, 0 - 100%, dapat diatur untuk 10-300 detik |
Faktor daya input cosφ | Dicapai 0.99 (ditambah filter harmonik) |
Input komponen harmonisa arus (THDi) | bisa <5% (plus harmonik filter) |
Max.input saat [A] | 250 | 315 | 400 | 500 | 550 | 630 |
Output karakteristik dari rectifier |
Mempertahankan tegangan (20 ° C) | Type1 baterai dan 2: V = 435Vdc (2,266 x el.) | Type1 baterai dan 2: V = 544Vdc (2,266 x el.) |
Baterai Jenis 3: V = 424Vdc (2.21 x el.) | Baterai Jenis 3: V = 530Vdc (2.21 x el.) |
Baterai jenis 0: nilai tegangan antara tipe 1 dan 2, Tegangan kisaran mengatur: V = 400 ~ 460Vdc | Baterai jenis 0: nilai tegangan antara tipe 1 dan 2, kisaran mengatur Voltage: V = 500 ~ 575Vdc |
Tegangan pengisian (20 ° C) | Type1 baterai dan 2: V (% pengisian <95%) = 445Vdc (2,32 x el.) | Type1 baterai dan 2: V (% pengisian <95%) = 557Vdc (2,32 x el.) |
Baterai Jenis 3: V (% pengisian <95%) = 460Vdc (2,4 x el.) | Baterai Jenis 3: V (% pengisian <95%) = 576Vdc (2,4 x el.) |
Baterai jenis 0: nilai tegangan antara tipe 1 dan 2, Tegangan kisaran mengatur: V = 400 ~ 460Vdc | Baterai jenis 0: nilai tegangan antara tipe 1 dan 2, kisaran mengatur Voltage: V = 500 ~ 575Vdc |
Tegangan pengisian tertinggi | 445V | 556V |
Output charger akurasi pengaturan tegangan | 1% |
DC komponen tegangan riak | ≤1% |
Baterai |
Nomor unit (tegangan) | 192 unit (384VDC) | 240 unit (480VDC) |
Pengisian pengaturan saat ini | 0,1 C (kapasitas baterai) |
Tegangan baterai discharge akhir | Baterai jenis 1,2 dan 3: tanpa beban debit saat ini, Vmin = 346 [V dc] | Baterai jenis 1,2 dan 3: tanpa beban debit saat ini, Vmin = 433 [V dc] |
Type1,2 baterai dan 3: arus keluaran = kapasitas Ah, Vmin = 316 [V dc] | Baterai jenis 1,2 dan 3: arus keluaran = kapasitas Ah, Vmin = 395 [V dc] |
Jenis baterai 1,2,3: arus keluaran> kapasitas Ah, Vmin = 306 [V dc] | Baterai jenis 1,2 dan 3: arus keluaran> kapasitas Ah, Vmin = 383 [V dc] |
Baterai jenis 0: pabrik menetapkan nilai-nilai default, Vmin = 320 [VDC] Pengaturan kisaran: Vmin = 300 ~ 360V [V dc] | Baterai jenis 0: pabrik menetapkan nilai-nilai default, Vmin = 400 [V dc] Pengaturan kisaran: Vmin = 375 ~ 450V [V dc] |
Output inverter |
Kapasitas dinilai [KVA] | 160 | 200 | 250 | 300 | 350 | 400 |
Nilai kekuatan [KW] | 128 | 160 | 200 | 240 | 280 | 320 |
Tegangan [V] | 380/400 / 415VAC tiga fase empat-kawat |
Dinilai saat ini [A] | 195 | 243 | 304 | 365 | 426 | 486 |
Pengaturan tegangan fase | 200 ~ 244 V (control board) |
faktor puncak | 3: 1 |
waveform | Gelombang sinus |
Tegangan fase pergeseran (derajat) 100% beban seimbang | ± 1 ' |
Tegangan fase pergeseran (derajat) 100% beban tidak seimbang | ± 2 ' |
Fase perbedaan tegangan beban keseimbangan 100% | ± 1% |
Fase perbedaan tegangan 100% beban tidak seimbang | ± 3% |
Jumlah konten harmonik (THD v) 100% beban linier | <2% |
Jumlah konten harmonik (THD v) beban 100% non-linear | <5% |
Stabilitas tegangan stabil-negara | ± 1% |
Tanggapan tegangan transien | ± 5% dalam 10 ms |
frekuensi dinilai | Sama dengan input |
stabilitas frekuensi | Ketika asynchronous, ± 0,5%; sinkronisasi, ± 2% dapat diatur untuk ± 1 ~ 5%, dengan operasi panel) |
Overload | 600 '/ 10' / 1 '(110/125/150% dinilai saat ini) |
Korsleting 0.1s | ganda masukan |
Efisiensi inverter (beban 100%) | 98% |
Bypass |
Kapasitas dinilai [KVA] | 160 | 200 | 250 | 300 | 350 | 400 |
Tegangan [V] | 380/400 / 415VAC tiga fase empat-kawat |
Berbagai tegangan input | ± 15% (dapat disesuaikan dari panel kontrol ± 10%, ± 20%) |
Nilai frekuensi [Hz] | 50/60 |
Rentang frekuensi | ± 2% (dapat disesuaikan dari panel kontrol ± 5%) |
"STAND-BY ON" (modus Ekonomi, saklar bypass inverter) waktu konversi | 2 ~ 5ms |
Inverter waktu transfer / memotong | <1ms |
Overload | 10 '/ 1' / 18 "(150/175/200% dinilai saat ini) |
konfigurasi standar | Proteksi arus umpan, memotong secara independen terisolasi |
| | | | | | | | | | | | | | | | | | | | | | | | |
CATATAN: 120VAC jaringan listrik 10-200kva tersedia;
